भूमिगत केबल स्थापना उपकरण क्या हैं और वे परियोजना दक्षता में कैसे सुधार करते हैं?

अमूर्त

भूमिगत बिजली और संचार नेटवर्क का तेजी से विस्तार हो रहा है क्योंकि शहर सुरक्षित, अधिक विश्वसनीय और स्पष्ट रूप से स्वच्छ बुनियादी ढांचे की तलाश कर रहे हैं। इस परिवर्तन के केंद्र में हैंभूमिगत केबल स्थापना उपकरण, जो न केवल निर्माण गति बल्कि सुरक्षा, केबल दीर्घायु और दीर्घकालिक सिस्टम प्रदर्शन को भी निर्धारित करते हैं। यह आलेख भूमिगत केबल स्थापना उपकरणों के पूर्ण पारिस्थितिकी तंत्र की पड़ताल करता है, जिसमें कीवर्ड-विस्तारित विविधताएं जैसे भूमिगत केबल खींचने वाले उपकरण, केबल बिछाने वाले उपकरण, डक्ट रॉडर सिस्टम, चरखी, रोलर्स और तनाव निगरानी उपकरण शामिल हैं। उद्योग प्रथाओं और इंजीनियरिंग तर्क के आधार पर, हम बताते हैं कि ये उपकरण कैसे कार्य करते हैं, उन्हें कहाँ लागू किया जाता है, और आधुनिक ईईएटी मानकों के अनुरूप उन्हें जिम्मेदारी से कैसे चुना जाए। चर्चा से विनिर्माण विशेषज्ञता द्वारा सूचित किया जाता हैनिंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेडऔर प्रचारात्मक दावों के बजाय व्यावहारिक मूल्य पर ध्यान केंद्रित करता है।

विषयसूची

• भूमिगत केबल स्थापना उपकरण को समझना
• भूमिगत स्थापना के लिए विशेष उपकरणों की आवश्यकता क्यों होती है?
• विस्तारित कीवर्ड और टूल श्रेणियाँ समझाई गईं
• भूमिगत केबल स्थापना उपकरण के मुख्य प्रकार
• कैसे ये उपकरण सुरक्षा और केबल अखंडता में सुधार करते हैं
• विभिन्न परियोजना परिदृश्यों के लिए चयन मानदंड
• सामान्य इंस्टालेशन टूल की तुलना तालिका
• उद्योग अनुप्रयोग और उपयोग के मामले
• उपकरण निर्माण और उपयोग में ईईएटी विचार
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष और अगले चरण

भूमिगत केबल स्थापना उपकरण को समझना

भूमिगत केबल इंस्टालेशन उपकरण यांत्रिक और हाइड्रोलिक उपकरणों के एक विशेष समूह को संदर्भित करते हैं जो जमीनी स्तर से नीचे स्थापित विद्युत या संचार केबलों को निर्देशित करने, खींचने, सुरक्षा करने और तनाव देने के लिए डिज़ाइन किए गए हैं। ओवरहेड स्ट्रिंग टूल्स के विपरीत, भूमिगत सिस्टम नलिकाओं, नाली, खाइयों और सुरंगों जैसे सीमित वातावरण में काम करते हैं।

इन उपकरणों को घर्षण, झुकने की त्रिज्या, तन्य तनाव और संरेखण सटीकता को प्रबंधित करने के लिए इंजीनियर किया गया है। अनुचित टूलींग के परिणामस्वरूप केबल शीथ क्षति, इन्सुलेशन विफलता, या समय से पहले बूढ़ा हो सकता है, जिससे टूल चयन एक तार्किक विचार-विमर्श के बजाय एक महत्वपूर्ण इंजीनियरिंग निर्णय बन जाता है।

भूमिगत स्थापना के लिए विशेष उपकरणों की आवश्यकता क्यों होती है?

भूमिगत केबल स्थापित करने से ऐसी चुनौतियाँ सामने आती हैं जो ओवरहेड सिस्टम में अनुपस्थित हैं। इनमें अदृश्य रूटिंग पथ, उच्च घर्षण गुणांक, सीमित पहुंच बिंदु और सख्त सुरक्षा आवश्यकताएं शामिल हैं। भूमिगत केबल स्थापना उपकरण विशेष रूप से इन मुद्दों के समाधान के लिए डिज़ाइन किए गए हैं।

• इंस्टॉलेशन शुरू होने के बाद दृश्यता कम हो गई और सुधार के विकल्प सीमित हो गए
• डक्ट घर्षण और मोड़ के कारण उच्च यांत्रिक तनाव
• थर्मल और नमी से संबंधित केबल क्षति का अधिक जोखिम
• सख्त शहरी सुरक्षा और पर्यावरण नियम

विस्तारित कीवर्ड और टूल श्रेणियाँ समझाई गईं

अंडरग्राउंड केबल इंस्टालेशन टूल्स के दायरे को पूरी तरह से समझने के लिए, उद्योग में आमतौर पर उपयोग की जाने वाली शब्दावली का विस्तार करना उपयोगी है। ये विविधताएं अक्सर पूरी तरह से अलग उत्पादों के बजाय फ़ंक्शन का वर्णन करती हैं।

• भूमिगत केबल खींचने के उपकरण
• भूमिगत प्रणालियों के लिए केबल बिछाने के उपकरण
• केबल चरखी और खींचने वाली मशीनें
• डक्ट रॉडर और कंड्यूट रॉडिंग सिस्टम
• खाई और डक्ट प्रवेश के लिए केबल रोलर्स
• तनाव नियंत्रण और निगरानी उपकरण

भूमिगत केबल स्थापना उपकरण के मुख्य प्रकार

• केबल चरखी- लंबी दूरी की स्थापनाओं के लिए नियंत्रित खींचने वाला बल प्रदान करें
• डक्ट रॉडर्स- केबल खींचने से पहले पायलट लाइनों को नाली के माध्यम से निर्देशित करने के लिए उपयोग किया जाता है

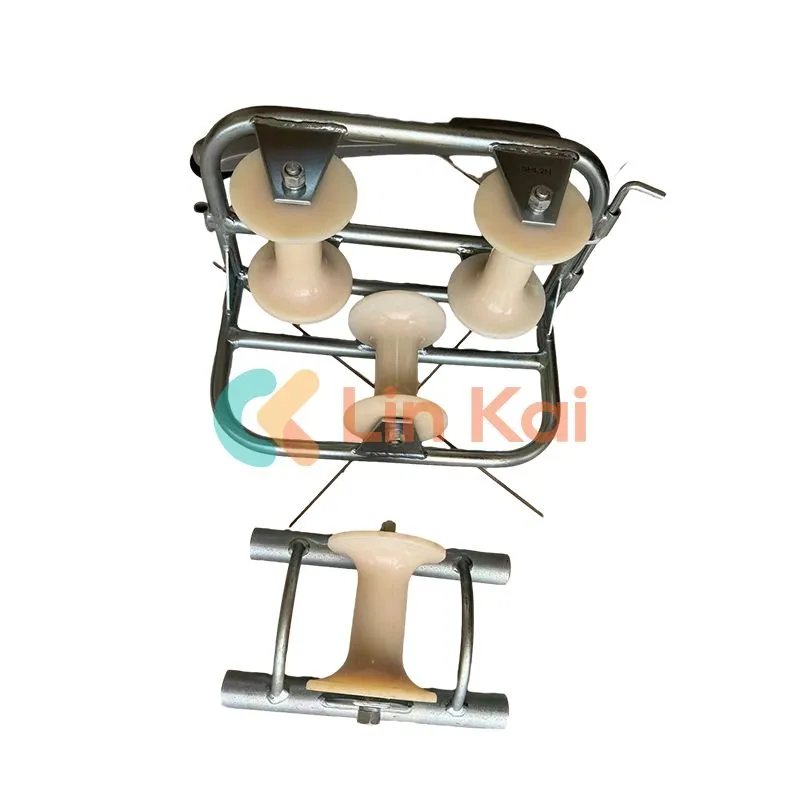

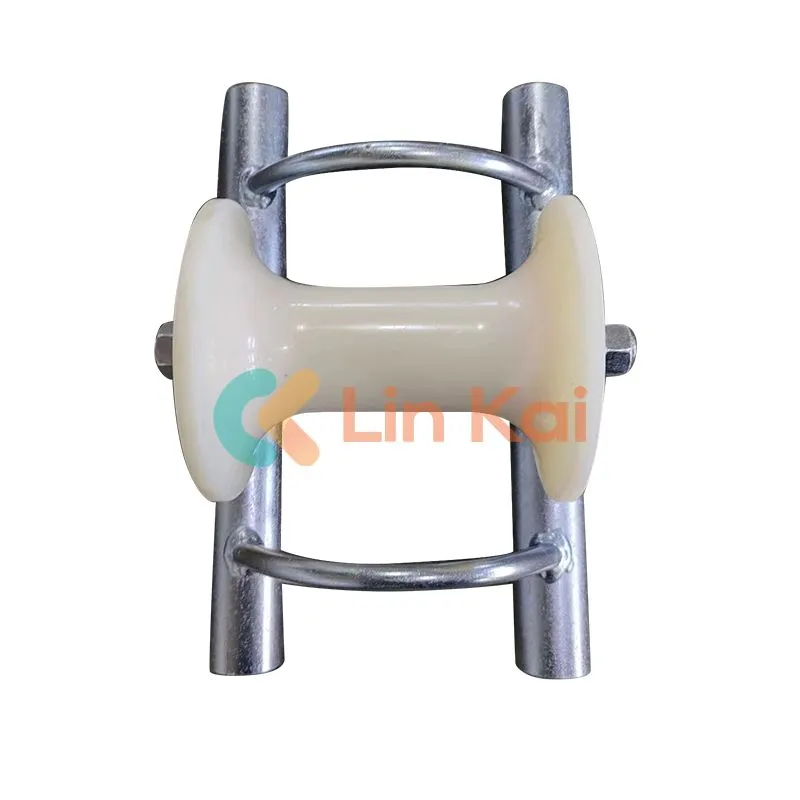

• केबल रोलर्स- घर्षण को कम करें और प्रवेश और निकास बिंदुओं पर केबल शीथ की रक्षा करें
• पकड़ खींचना- तनावग्रस्त खिंचाव के दौरान केबलों को समान रूप से सुरक्षित करें
• तनाव मीटर- केबल सीमा से अधिक होने से बचने के लिए खींचने वाले बल की निगरानी करें

कैसे ये उपकरण सुरक्षा और केबल अखंडता में सुधार करते हैं

• कम मैन्युअल हैंडलिंग से चोट का जोखिम कम हो जाता है
• नियंत्रित तनाव कंडक्टर को फैलने से रोकता है
• अनुकूलित झुकने वाला त्रिज्या इन्सुलेशन परतों की सुरक्षा करता है
• घर्षण कम होने से खींचने के दौरान गर्मी का निर्माण कम हो जाता है

विभिन्न परियोजना परिदृश्यों के लिए चयन मानदंड

• केबल का व्यास और वजन
• मार्ग की लंबाई और मोड़ों की संख्या
• डक्ट सामग्री और आंतरिक सतह की स्थिति
• शहरी बनाम ग्रामीण स्थापना बाधाएँ

सामान्य इंस्टालेशन टूल की तुलना तालिका

उद्योग अनुप्रयोग और उपयोग के मामले

• शहरी विद्युत वितरण नेटवर्क
• नवीकरणीय ऊर्जा ग्रिड कनेक्शन
• औद्योगिक संयंत्र अवसंरचना
• दूरसंचार और फाइबर ऑप्टिक सिस्टम

उपकरण निर्माण और उपयोग में ईईएटी विचार

ईईएटी परिप्रेक्ष्य से, अंडरग्राउंड केबल इंस्टालेशन टूल्स को सत्यापन योग्य विशेषज्ञता, पारदर्शी विनिर्माण प्रक्रियाओं और सिद्ध क्षेत्र प्रदर्शन द्वारा समर्थित होना चाहिए। निर्माता जैसेनिंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेडउत्पाद डिज़ाइन को अंतर्राष्ट्रीय स्थापना मानकों और वास्तविक दुनिया की इंजीनियरिंग आवश्यकताओं के साथ संरेखित करें।

अक्सर पूछे जाने वाले प्रश्नों

भूमिगत केबलों के लिए सही खींचने वाला बल क्या निर्धारित करता है?

खींचने वाला बल केबल के वजन, डक्ट की लंबाई, घर्षण गुणांक और मोड़ों की संख्या और त्रिज्या द्वारा संचालित होता है। व्यवहार में, इंस्टॉलर उपयोग करते हैं केबल निर्माता की स्वीकार्य सीमा के भीतर भार खींचने के लिए तनाव निगरानी और मार्ग गणना।

मैं केपस्टर चरखी और ड्रम चरखी के बीच कैसे चयन करूं?

जब आपको अच्छे नियंत्रण के साथ निरंतर खींचने की आवश्यकता होती है और रस्सी लूप का उपयोग करके लंबे समय तक खींचने की क्षमता की आवश्यकता होती है तो केपस्टर चरखी को अक्सर प्राथमिकता दी जाती है। प्रणाली. जब आप चाहते हैं कि पुलिंग लाइन ड्रम पर ही संग्रहित हो तो ड्रम विंच आम हैं। आपके निर्णय में साइट लेआउट, पुल की लंबाई, लाइन प्रबंधन की आवश्यकताएं, और आप तनाव को नियंत्रित करने की योजना कैसे बनाते हैं।

क्या मुझे वास्तव में डक्ट रॉडर की आवश्यकता है, या क्या मैं बस नाली के माध्यम से एक लाइन फिश कर सकता हूँ?

छोटी, साफ, सीधी नाली के लिए, मैन्युअल लाइन फिशिंग काम कर सकती है। लेकिन एक डक्ट रॉडर (नाली रॉडिंग सिस्टम) लंबे समय तक कहीं अधिक विश्वसनीय होता है रन, पुरानी नलिकाएं, या एकाधिक मोड़ वाले मार्ग। यह परीक्षण-और-त्रुटि को कम करता है, श्रम समय को कम करता है, और तात्कालिक खींचने से होने वाले नुकसान से बचने में मदद करता है।

केबल पुलिंग ग्रिप्स, मेश सॉक्स और स्विवेल कनेक्टर के बीच क्या अंतर है?

स्थानीय तनाव को कम करने के लिए पुलिंग ग्रिप्स (जालीदार मोज़े) केबल जैकेट के लंबे हिस्से पर भार वितरित करते हैं। कुंडा कनेक्टर्स के बीच बैठते हैं घुमाव को कम करने के लिए खींचने वाली रेखा और पकड़, जो मोड़ से खींचते समय या जब रस्सी घूम सकती है तब मायने रखती है। एक साथ उपयोग करने पर, वे सुरक्षा कर सकते हैं केबल की अखंडता और स्थापना गुणवत्ता दोनों।

केबल रोलर्स डक्ट प्रवेश बिंदुओं पर केबल क्षति को कैसे रोक सकते हैं?

प्रवेश बिंदु उच्च जोखिम वाले क्षेत्र हैं क्योंकि केबल मुक्त स्थान से एक सीमित डक्ट में परिवर्तित हो जाती है। रोलर्स केबल को सुचारू रूप से निर्देशित करते हैं, जैकेट को कम करते हैं घर्षण, और एक सुरक्षित मोड़ त्रिज्या बनाए रखें। यह भारी एमवी/एचवी केबलों के लिए विशेष रूप से महत्वपूर्ण है या जब मार्ग प्रवेश के तुरंत बाद मुड़ता है।

मुझे स्नेहक का उपयोग कब करना चाहिए और कौन सा प्रकार उपयुक्त है?

स्नेहक का उपयोग आमतौर पर तब किया जाता है जब घर्षण अधिक होने की उम्मीद होती है: लंबे डक्ट रन, कई मोड़, खुरदरे नाली के अंदरूनी हिस्से, या बड़े केबल व्यास। अपने केबल जैकेट सामग्री और स्थानीय पर्यावरणीय आवश्यकताओं के अनुकूल केबल-अनुमोदित खींचने वाले स्नेहक का उपयोग करें। "सामान्य" स्नेहक से बचें जैकेट ख़राब कर सकते हैं या अवशेष छोड़ सकते हैं।

खिंचाव शुरू होने से पहले मैं घर्षण और तनाव का अनुमान कैसे लगा सकता हूँ?

प्री-पुल मूल्यांकन में आमतौर पर रूट मैपिंग, बेंड काउंटिंग, नाली निरीक्षण और एक तनाव आकलन विधि (अक्सर केबल वजन के आधार पर) शामिल होती है। घर्षण धारणाएँ, और मोड़ गुणक)। उच्च जोखिम वाले पुलों के लिए, टीमें इन अनुमानों को स्थापना के दौरान वास्तविक समय तनाव माप के साथ जोड़ सकती हैं धारणाओं को मान्य करने और अतिभार को रोकने के लिए।

स्थापना के दौरान कौन से उपकरण न्यूनतम झुकने वाले त्रिज्या को बनाए रखने में मदद करते हैं?

झुकने वाले त्रिज्या को उचित रोलर चयन, कोने के रोलर्स जहां दिशा परिवर्तन होते हैं, और नियंत्रित खींचने के तरीकों से संरक्षित किया जाता है जो अचानक से बचते हैं झटके. संवेदनशील केबलों के लिए, इंस्टॉलर त्रिज्या गाइड जोड़ सकते हैं या बड़ी त्रिज्या बनाए रखने के लिए डिज़ाइन किए गए शीव्स का उपयोग कर सकते हैं, जिससे आंतरिक कंडक्टर का जोखिम कम हो जाता है और इन्सुलेशन क्षति.

मुझे कैसे पता चलेगा कि केबल खींचने से पहले डक्ट साफ़ है या नहीं?

सामान्य चरणों में डक्ट को रॉड करना, मैंड्रेल को खींचना (आंतरिक निकासी की पुष्टि करने के लिए), और एक टेस्ट पुल लाइन का उपयोग करना शामिल है। चुनौतीपूर्ण वातावरण में, टीमें ऐसा कर सकती हैं नाली कैमरे जैसे डक्ट निरीक्षण उपकरण का उपयोग करें। मध्य-पुल रुकावटों और केबल क्षति को रोकने के लिए डक्ट की स्थिति की शीघ्र पुष्टि करना सबसे सरल तरीकों में से एक है।

"पायलट लाइन" क्या है और यह महत्वपूर्ण क्यों है?

एक पायलट लाइन प्रारंभिक हल्की लाइन होती है जो मजबूत खींचने वाली रस्सियों और अंततः, केबल के लिए एक पथ स्थापित करने के लिए एक डक्ट के माध्यम से रखी जाती है। एक अच्छी तरह से सेट पायलट लाइन इंस्टॉलेशन अनिश्चितता को कम करती है, चरणबद्ध पुल-अप को मजबूती प्रदान करती है, और अंतिम केबल पुल को नियंत्रित और पूर्वानुमानित रखने में मदद करती है।

मैं खींचने के दौरान केबल के मुड़ने या "कॉर्कस्क्रूइंग" के जोखिम को कैसे कम कर सकता हूँ?

कुंडा कनेक्टर का उपयोग करने, खींचने वाली रस्सी को संरेखित रखने, भुगतान को सही ढंग से प्रबंधित करने और रस्सी के घूमने को रोकने से मुड़ने का जोखिम कम हो जाता है। नियंत्रित खींच गति भी मायने रखती है. यदि घुमाव को नजरअंदाज किया जाता है, तो यह आंतरिक तनाव और संभावित दीर्घकालिक प्रदर्शन समस्याओं में तब्दील हो सकता है।

लंबी दूरी तक खींचने के लिए कौन से भूमिगत केबल स्थापना उपकरण सबसे अधिक मायने रखते हैं?

लंबी दूरी के काम के लिए, कोर सिस्टम में आमतौर पर एक उचित आकार की चरखी, कैलिब्रेटेड तनाव निगरानी, ​​उच्च गुणवत्ता वाली खींचने वाली रस्सी, सही पकड़ और कुंडा शामिल होते हैं। और घर्षण प्रबंधन उपकरण जैसे रोलर्स और स्नेहक। कई परियोजनाओं को मार्ग नियोजन प्रथाओं और भार को सुरक्षित सीमा के भीतर रखने के लिए चरणबद्ध खींचतान से भी लाभ होता है।

एक प्रतिष्ठित उपकरण आपूर्तिकर्ता को कौन से दस्तावेज़ उपलब्ध कराने चाहिए?

स्पष्ट विशिष्टताओं (रेटेड भार, सामग्री, आयाम), संचालन निर्देश, रखरखाव मार्गदर्शन और गुणवत्ता आश्वासन जानकारी देखें। निर्माता जैसेनिंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेडआम तौर पर तकनीकी दस्तावेज के साथ उपकरणों का समर्थन करते हैं जो ठेकेदारों को जिम्मेदारी से उपकरण चुनने और उपयोग करने में मदद करते हैं, जो पारदर्शिता और विशेषज्ञता के लिए ईईएटी की अपेक्षाओं के साथ अच्छी तरह से मेल खाता है।

मैं सेवा जीवन बढ़ाने के लिए भूमिगत केबल स्थापना उपकरण का रखरखाव कैसे करूँ?

बुनियादी रखरखाव में उपयोग के बाद सफाई (विशेष रूप से स्नेहक अवशेष), सुचारू रोटेशन के लिए रोलर्स की जांच करना, टूटे हुए तारों के लिए पकड़ का निरीक्षण करना, चरखी का सत्यापन करना शामिल है संक्षारण को रोकने के लिए घटकों और ब्रेकिंग सिस्टम, और भंडारण उपकरणों को सूखा दें। नियमित निरीक्षण से उच्च भार वाले परिचालनों में विफलता का जोखिम भी कम हो जाता है।

क्या खींचने वाली रस्सियों और पकड़ों का सुरक्षित रूप से पुन: उपयोग करना संभव है?

अक्सर हाँ, लेकिन केवल निरीक्षण के बाद। रस्सियों की जांच घर्षण, चपटे खंड, संदूषण या टूटे हुए रेशों के लिए की जानी चाहिए। क्षति के लिए ग्रिप्स का निरीक्षण किया जाना चाहिए फिटमेंट सटीकता. पुन: उपयोग नीतियों को निर्माता मार्गदर्शन और कार्यस्थल सुरक्षा प्रोटोकॉल का पालन करना चाहिए, खासकर भारी या उच्च-वोल्टेज केबल खींचते समय।

निष्कर्ष और अगले चरण

भूमिगत केबल स्थापना उपकरण आधुनिक बुनियादी ढांचा परियोजनाओं के लिए आवश्यक हैं, जो दक्षता, सुरक्षा और दीर्घकालिक विश्वसनीयता को प्रभावित करते हैं। सही उपकरण और साझेदार चुनने से परिचालन जोखिम काफी कम हो जाता है।

यदि आप भूमिगत केबल परियोजनाओं के लिए उपकरणों का मूल्यांकन कर रहे हैं या आपको उपयुक्त तकनीकी मार्गदर्शन की आवश्यकता है,हमसे संपर्क करेंवास्तविक स्थापना स्थितियों के लिए डिज़ाइन किए गए समाधानों पर चर्चा करना।
