आज के तेजी से बढ़ते पावर ट्रांसमिशन उद्योग में, ओवरहेड पावर लाइनों को स्थापित करते समय दक्षता और सुरक्षा महत्वपूर्ण है। निर्माण प्रक्रिया के दौरान उपयोग किए जाने वाले कई उपकरणों में,कंडक्टर स्ट्रिंग ब्लॉकएक महत्वपूर्ण भूमिका निभाते हैं। इन सटीक-इंजीनियर उपकरणों को स्ट्रिंगिंग के दौरान कंडक्टरों को सुचारू रूप से मार्गदर्शन करने, घर्षण को कम करने, तार की क्षति को रोकने और यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि परियोजना सुरक्षित और कुशलता से पूरा हो जाए।
कंडक्टर स्ट्रिंगिंग ब्लॉक विशेष रूप से पुली सिस्टम हैं जिनका उपयोग ओवरहेड पावर लाइन निर्माण में उपयोग किया जाता है ताकि स्ट्रिंगिंग प्रक्रिया के दौरान विद्युत कंडक्टरों का मार्गदर्शन किया जा सके। उच्च-वोल्टेज ट्रांसमिशन लाइनों को स्थापित करते समय, कंडक्टरों को लंबी दूरी पर खींचने की आवश्यकता होती है, अक्सर घाटियों, नदियों और पहाड़ों जैसे चुनौतीपूर्ण इलाकों में। उचित मार्गदर्शक उपकरणों के बिना, कंडक्टर खरोंच, घर्षण या किंक से पीड़ित हो सकते हैं, जो उनके प्रदर्शन और जीवनकाल से समझौता करेंगे।
चिकनी कंडक्टर मार्गदर्शन - क्षति के बिना पुली के ऊपर तारों को ग्लाइड सुनिश्चित करता है।
कम घर्षण-उच्च गुणवत्ता वाले बीयरिंग और ग्रूव्ड शीव्स खींचने के दौरान घर्षण को कम करते हैं।
संवर्धित सुरक्षा - कंडक्टरों के तड़क -भड़क या टंगलिंग को रोकता है, श्रमिकों के लिए जोखिम को कम करता है।
उच्च भार क्षमता - अत्यधिक तनाव के तहत भारी कंडक्टरों को संभालने के लिए डिज़ाइन किया गया।
बहुमुखी प्रतिभा-परियोजना की आवश्यकताओं के आधार पर एकल, डबल, ट्रिपल या क्वाड-बंडल कंडक्टर के लिए उपयुक्त है।
आधुनिक बिजली लाइन निर्माण में, उन्नत स्ट्रिंगिंग ब्लॉक का उपयोग करना तेजी से स्थापना समय, कम रखरखाव लागत और बेहतर परिचालन सुरक्षा सुनिश्चित करता है।
कंडक्टर स्ट्रिंग के दौरान घर्षण सबसे बड़ी चुनौतियों में से एक है। पारंपरिक चरखी प्रणाली सतह खरोंच या इन्सुलेशन क्षति का कारण बन सकती है, जिससे समय से पहले विफलताएं हो सकती हैं। कंडक्टर स्ट्रिंग ब्लॉक को कंडक्टर की सतह की रक्षा के लिए गहरे नाली एल्यूमीनियम या नायलॉन शीशों के साथ इंजीनियर किया जाता है, जो न्योप्रीन या रबर आवेषण के साथ पंक्तिबद्ध होते हैं।
फ़ायदा:
क्षतिग्रस्त कंडक्टरों के कारण महंगा प्रतिस्थापन को रोकता है।
कंडक्टर सेवा जीवन का विस्तार।
स्थापना के दौरान डाउनटाइम को कम करता है।
आधुनिक पावर ग्रिड को तेजी से उच्च क्षमता वाले कंडक्टर की आवश्यकता होती है, जो अक्सर मोटे, भारी और बंडल कॉन्फ़िगरेशन में उपयोग किए जाते हैं। उन्नत स्ट्रिंगिंग ब्लॉक इन लोड को समायोजित करने के लिए उच्च तन्यता ताकत मिश्र धातुओं और प्रबलित साइड प्लेटों के साथ बनाए गए हैं।
अनुप्रयोगों में शामिल हैं:
500kV और 750kV अल्ट्रा-हाई वोल्टेज लाइनें
डबल-सर्किट ट्रांसमिशन टावर्स
लंबे समय तक रिवर क्रॉसिंग
पावर लाइन निर्माण अक्सर चुनौतीपूर्ण वातावरण में होता है जहां सुरक्षा और दक्षता महत्वपूर्ण होती है। कंडक्टर स्ट्रिंगिंग ब्लॉक, विशेष रूप से वे जो स्व-चिकनाई वाले बीयरिंग और एंटी-फॉल लॉकिंग मैकेनिज्म से लैस हैं, कंडक्टरों को सुचारू रूप से और सुरक्षित रूप से पारित करने की अनुमति देते हैं।
लाभ:
तेजी से तैनाती - कम प्रतिरोध तेज स्ट्रिंग सुनिश्चित करता है।
कम कार्यबल जोखिम-अंतर्निहित सुरक्षा ताले कंडक्टर अव्यवस्था को रोकते हैं।
कम उपकरण विफलताएं-उच्च गुणवत्ता वाली सामग्री अत्यधिक तापमान और तनाव का सामना करती है।

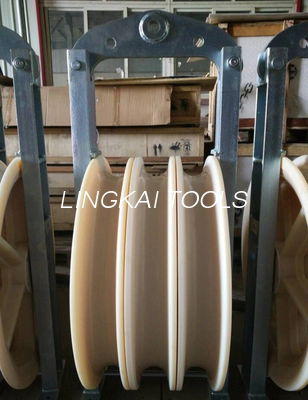

कोई भी दो ट्रांसमिशन प्रोजेक्ट समान नहीं हैं। कंडक्टरों, इलाके और वोल्टेज स्तर की संख्या के आधार पर, विभिन्न प्रकार के स्ट्रिंग ब्लॉक की आवश्यकता होती है। उच्च-वोल्टेज क्रॉस-कंट्री इंस्टॉलेशन के लिए कम-वोल्टेज ग्रामीण लाइनों के लिए सिंगल-शिवेस ब्लॉक से लेकर क्वाड-बंडल ब्लॉक तक, आधुनिक उत्पाद विविध जरूरतों को पूरा करते हैं।
नीचे उच्च-प्रदर्शन कंडक्टर स्ट्रिंगिंग ब्लॉक के लिए सामान्य विनिर्देशों का एक विस्तृत अवलोकन है:
| नमूना | शीव व्यास | रेटेड लोड (केएन) | कंडक्टर आकार सीमा | शीव सामग्री | बेरिंग के प्रकार | वजन (किग्रा) |
|---|---|---|---|---|---|---|
| PK-SB250 | 250 मिमी | 20 kn | 300 मिमी तक | एल्यूमीनियम मिश्र धातु | बॉल बियरिंग | 5.8 |
| LK-SB400 | 400 मिमी | 40 kn | 500 मिमी तक | नायलॉन + न्योप्रीन | आत्मनिर्भर असर | 9.2 |
| LK-SB508 | 508 मिमी | 50 kn | 720 मिमी तक | उच्च शक्ति वाले एल्यूमीनियम | सील रोलर असर | 12.6 |
| पीके-एसबी 660 | 660 मिमी | 80 kn | 1000 मिमी तक | प्रबलित एल्यूमीनियम | भारी-भरकम रोलर असर | 18.4 |
| LK-SB916 | 916 मिमी | 120 kn | 1500 मिमी तक | समग्र नायलॉन | डबल-सील असर | 28.7 |
हाइलाइट्स:
शीव व्यास विकल्प - विभिन्न कंडक्टर आकारों के अनुरूप 250 मिमी से 916 मिमी तक।
उच्च लोड रेटिंग-अल्ट्रा-हाई वोल्टेज परियोजनाओं के लिए 120 केएन तक।
प्रीमियम सामग्री - हल्के अभी तक टिकाऊ मिश्र धातु पहनने और आंसू को कम करते हैं।
कम रखरखाव डिजाइन - सील किए गए बीयरिंग कठोर वातावरण में सेवा जीवन का विस्तार करते हैं।
A: पसंद कई कारकों पर निर्भर करता है: कंडक्टर व्यास, लाइन वोल्टेज, तनाव खींचने और इलाके। छोटी वितरण लाइनों के लिए, एक एकल-शीश ब्लॉक पर्याप्त हो सकता है, जबकि उच्च-वोल्टेज ट्रांसमिशन लाइनों को अक्सर क्वाड या बंडल शीव ब्लॉक की आवश्यकता होती है। हमेशा सुनिश्चित करें कि रेटेड लोड स्थापना के दौरान अपेक्षित अधिकतम खींचने वाले बल से अधिक हो।
A: हाँ। उच्च गुणवत्ता वाले स्ट्रिंगिंग ब्लॉक कंडक्टरों की एक विस्तृत श्रृंखला के साथ संगत हैं, जिनमें ACSR (एल्यूमीनियम कंडक्टर स्टील-प्रबलित), AAAC (सभी एल्यूमीनियम मिश्र धातु कंडक्टर), और ACCC (एल्यूमीनियम कंडक्टर कम्पोजिट कोर) शामिल हैं। शीशों का सुरक्षात्मक अस्तर न्यूनतम घर्षण सुनिश्चित करता है और कंडक्टर सामग्री की परवाह किए बिना सतह के नुकसान को रोकता है।
जब पावर लाइन निर्माण, सटीकता और स्थायित्व पदार्थ की बात आती है।घेरामांग वातावरण के लिए इंजीनियर उच्च गुणवत्ता वाले कंडक्टर स्ट्रिंगिंग ब्लॉक को देने के लिए एक मजबूत प्रतिष्ठा अर्जित की है। हमारे उत्पाद अत्याधुनिक डिजाइन, प्रीमियम सामग्री और सख्त गुणवत्ता नियंत्रण को जोड़ते हैं, यहां तक कि सबसे कठिन परिस्थितियों में उत्कृष्ट प्रदर्शन सुनिश्चित करते हैं।
चाहे आप ग्रामीण विद्युतीकरण, उच्च-वोल्टेज क्रॉस-कंट्री ट्रांसमिशन, या कॉम्प्लेक्स रिवर-क्रॉसिंग प्रोजेक्ट्स पर काम कर रहे हों, लिंगकाई आपकी सटीक आवश्यकताओं को पूरा करने के लिए सिलवाया समाधान प्रदान करता है।
अधिक जानकारी के लिए, तकनीकी सहायता, या थोक आदेश,हमसे संपर्क करेंआज और हमारी विशेषज्ञ टीम के साथ बात करें।
