केबल खींचना आश्चर्यजनक रूप से पूर्वानुमानित तरीकों से गलत हो जाता है: उच्च घर्षण, खराब मोड़ नियंत्रण, गलत आकार के खींचने वाले सिर, असमान तनाव, और "हम इसे बाद में ठीक कर देंगे" हैंडलिंग जो इन्सुलेशन क्षति, जैकेट खरोंच, या एक खिंचाव में बदल जाती है जो डक्ट रन के आधे रास्ते में रुक जाती है। यह मार्गदर्शिका इसकी व्यावहारिक भूमिका को स्पष्ट करती हैविद्युत केबल खींचने के उपकरण-डक्ट रॉडर्स और रोलर्स से लेकर ग्रिप्स, स्विवल्स और विंचेस तक - इसलिए आप एक ऐसा टूलसेट चुन सकते हैं जो घर्षण को कम करता है, मोड़ त्रिज्या को नियंत्रित करता है, केबल की सुरक्षा करता है, और क्रू को उत्पादक बनाए रखता है। आपको चरण-दर-चरण पुल वर्कफ़्लो, एक चयन तालिका और एक FAQ भी मिलेगा जो ऑर्डर करने से ठीक पहले खरीदारों और साइट टीमों द्वारा पूछे गए प्रश्नों का उत्तर देता है।
यदि आप पुल विफलताओं और केबल क्षति को कम करने का प्रयास कर रहे हैं, तो आपको "अधिक टूल" की आवश्यकता नहीं है - आपको इसकी आवश्यकता हैसही संयोजनकाविद्युत केबल खींचने के उपकरणआपके मार्ग, केबल प्रकार और क्रू वर्कफ़्लो से मेल खाता है।
कागज पर, केबल खींचना "सिर्फ कर्षण" है। वास्तव में, यह एक सिस्टम समस्या है: मार्ग ज्यामिति, सतह की स्थिति, केबल वजन, स्नेहन, तनाव नियंत्रण, और अनुशासन संभालना सभी एक साथ मिलकर चलते हैं। यहां वे दर्द बिंदु हैं जो छोटे डक्ट पुल और बड़े ट्रेंच इंस्टॉलेशन दोनों में दिखाई देते हैं।
घर्षण एक समान नहीं है. यह मोड़ों, ऑफसेट्स, डक्ट ट्रांज़िशन और खुरदरे प्रवेश बिंदुओं पर स्पाइक करता है। यदि आप उन स्पाइक्स का प्रबंधन नहीं करते हैं, तो आपको मिलता है रुकना, संपर्क बिंदुओं पर ज़्यादा गरम होना, या "हीरो पुल" जो सुरक्षित तनाव से अधिक हो।
क्षति अक्सर बुनियादी बातों से होती है: डक्ट के मुहाने पर तेज धारें, खुरदरे खाई के आधारों पर खींचना, बहुत दूर रखे गए रोलर्स, या उन सिरों को खींचना जिनका आकार और सही ढंग से संरेखित नहीं है।
यहां तक कि जब कोई दल सोचता है कि उन्होंने "धीमी गति से काम किया है", तो एक खराब कोने का सेटअप तंग मोड़ को मजबूर कर सकता है। इससे केबल का जीवन छोटा हो सकता है और भविष्य में खराबी पैदा हो सकती है।
घुमाने से कंडक्टरों पर दबाव पड़ सकता है और डाउनस्ट्रीम में हैंडलिंग संबंधी समस्याएं पैदा हो सकती हैं। खराब तनाव नियंत्रण से कर्मचारियों और उपकरणों के लिए जोखिम भी बढ़ जाता है। यह वह जगह है जहां सही खींचने वाली रेखा, घुमाव और तनाव देने वाला दृष्टिकोण मायने रखता है।
यदि दल "ज्यादातर सही सामान" के साथ आता है, तो वे सुधार करने में समय व्यतीत करेंगे - अक्सर ऐसे परिणाम मिलते हैं जो आज ठीक दिखते हैं और बाद में विफल हो जाते हैं। एक नियोजित टूलसेट आम तौर पर एकल री-पुल से सस्ता होता है।
एक मजबूत टूलकिट में तीन कार्य शामिल होते हैं:मार्गदर्शक(नियंत्रण मार्ग और मोड़),खींचो(सुरक्षित रूप से कर्षण प्रदान करें), औररक्षा करना(घर्षण, कुचलने और मुड़ने से रोकें)। नीचे मूल हैंविद्युत केबल खींचने के उपकरणसमूह और वे वास्तविक दुनिया की समस्याओं को कैसे दर्शाते हैं।
मिलान करते समय इसे तेज़ फ़िल्टर के रूप में उपयोग करेंविद्युत केबल खींचने के उपकरणनौकरी की स्थिति के लिए. (टिप: यदि आप अनिश्चित हैं, तो सुरक्षा और घर्षण नियंत्रण को प्राथमिकता दें - ये दोनों पुनर्कार्य को सबसे अधिक कम करते हैं।)
| नौकरी की स्थिति | प्राथमिक जोखिम | अनुशंसित टूल फोकस | क्रेता नोट्स |
|---|---|---|---|
| अज्ञात आंतरिक स्थिति के साथ लंबी नाली | पायलट लाइन विफलता, घर्षण स्पाइक्स | डक्ट रॉडर + उचित पायलट लाइन + प्रवेश सुरक्षा | अत्यधिक भुगतान को रोकने के लिए रॉड की कठोरता (व्यास) और ब्रेकिंग नियंत्रण चुनें। |
| अनेक कोमल घुमावों वाली खुली खाई | जैकेट का घर्षण, खींचना | सीधी रेखा वाले रोलर्स + ट्रेंच रोलर्स (पर्याप्त दूरी) | लोड रेटिंग और असर की गुणवत्ता "हल्के वजन" से अधिक मायने रखती है। |
| तीव्र कोना/मैनहोल संक्रमण | मोड़ त्रिज्या उल्लंघन, चुटकी अंक | कॉर्नर रोलर्स + पिथेड रोलर्स + बेल-माउथ/एज सुरक्षा | स्थिरता और एंकरिंग प्रमुख हैं - कोने वे हैं जहां खिंचाव विफल हो जाता है। |
| भारी केबल या हाई-टेंशन खिंचाव | अत्यधिक तनाव, असुरक्षित मैनुअल हैंडलिंग | चरखी/खींचने वाला + तनाव अनुशासन + रेटेड पकड़ + कुंडा | प्रत्येक घटक की रेटिंग का मिलान करें (सबसे कमजोर कड़ी आपकी सीमा को परिभाषित करती है)। |
| मोड़ के प्रति संवेदनशील साइटें (कुछ कंडक्टर/लंबे समय तक खींचने वाले) | ट्विस्ट ट्रांसफर, किंक | स्विवेल + एंटी-ट्विस्ट पुलिंग लाइन प्रबंधन | पकड़, घुमाव और आंख/सिर को खींचने के बीच अनुकूलता की पुष्टि करें। |
उपकरण की खरीदारी तभी लाभदायक होती है जब वर्कफ़्लो अनुशासित हो। यहां एक फ़ील्ड-अनुकूल अनुक्रम है जिसे आप क्रू में मानकीकृत कर सकते हैं।
सबसे सुरक्षित नौकरियाँ आमतौर पर सर्वोत्तम गुणवत्ता वाली नौकरियाँ होती हैं - क्योंकि दोनों ही पूर्वानुमान और नियंत्रित ताकतों पर निर्भर होती हैं। यहां व्यावहारिक नियंत्रण हैं जो क्रू को धीमा किए बिना दैनिक संचालन में फिट बैठते हैं।
प्रत्येक पुल प्रणाली में सबसे कमजोर रेटेड घटक (पकड़, कुंडा, रस्सी, रोलर, एंकरिंग बिंदु) होता है। वह घटक आपकी सुरक्षित सीमा को परिभाषित करता है। स्पष्ट रेटिंग प्रदान करने वाले आपूर्तिकर्ता से खरीदारी करने से अनुमान लगाना कम हो जाता है।
कोने वे स्थान हैं जहां घर्षण, मोड़ त्रिज्या और केबल सुरक्षा टकराते हैं। यदि बजट तंग है, तो पहले कोने के समाधानों में निवेश करें। यह वह जगह भी है जहां स्थिर, उचित रेटेड रोलर्स जल्दी से भुगतान करते हैं।
कुछ निश्चित लाइन और स्ट्रिंग वातावरण में, प्रेरित बिजली एक वास्तविक खतरा हो सकती है। विशिष्ट ग्राउंडिंग ब्लॉकों का उपयोग किया जा सकता है संचालन योजना के भाग के रूप में जब कार्य पद्धति को इसकी आवश्यकता होती है—हमेशा अपनी साइट के सुरक्षा नियमों और मानकों का पालन करें।
यदि आप खरीद रहे हैंविद्युत केबल खींचने के उपकरणएक इंजीनियरिंग टीम के लिए, यहां विकल्पों का मूल्यांकन करने का तरीका बताया गया है मानदंड जो क्षेत्र में मायने रखते हैं—सिर्फ एक कैटलॉग में नहीं।
सबसे अच्छा प्रदर्शन करने वाले सेटअप मिलान किट हैं: डक्ट रॉडर → पायलट लाइन → खींचने वाली रस्सी → कुंडा → पकड़ → रोलर्स (सीधे + कोने + प्रवेश)। यदि कोई आपूर्तिकर्ता आपके सामान्य जॉब प्रोफाइल के लिए एक संपूर्ण किट निर्दिष्ट करने में आपकी सहायता कर सकता है, तो आप बेमेल और ऑन-साइट सुधार को कम कर देंगे।
यदि आपकी परियोजनाओं में बार-बार भूमिगत स्थापना, ट्रेंच रूटिंग, या लाइन-निर्माण-संबंधित केबल हैंडलिंग शामिल है, तो यह काम करने लायक हो सकता है एक निर्माता जो कई टूल श्रेणियों को कवर करता है - क्योंकि पूरे सिस्टम में अनुकूलता और रेटिंग को प्रबंधित करना आसान हो जाता है।

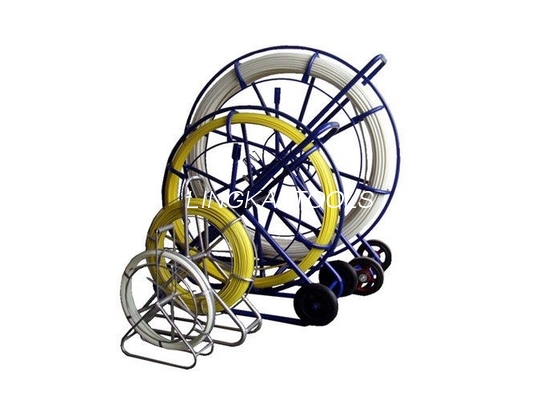

उदाहरण के लिए,निंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड के अंतर्गत उत्पादों की एक विस्तृत श्रृंखला प्रदान करता हैविद्युत केबल खींचने के उपकरणश्रेणी, जिसमें डक्ट रॉडर्स (पायलट-लाइन निर्माण के लिए), रोलर्स (घर्षण में कमी के लिए), शामिल हैं और संबंधित पुलिंग/हैंडलिंग सहायक उपकरण—तब उपयोगी होते हैं जब आप कई स्रोतों से बेजोड़ भागों को मिलाने के बजाय अपने क्रू किट को मानकीकृत करने का प्रयास कर रहे होते हैं।
व्यावहारिक नियम: यदि आपकी टीम की शीर्ष लागत पुनर्कार्य और शेड्यूल स्लिप है, तो उन आपूर्तिकर्ताओं को प्राथमिकता दें जो आपको मिलान करने में मदद कर सकते हैंउपकरण रेटिंग + मार्ग ज्यामिति + केबल सुरक्षाएक सुसंगत सेटअप में.
आमतौर पर, हाँ—विशेष रूप से लंबी दूरी पर। यहां तक कि एक "चिकनी" खाई में भी केबल का वजन और तनाव बढ़ने पर दबाव बिंदु और सूक्ष्म घर्षण का जोखिम होता है। रोलर्स खिंचाव को कम करते हैं, जैकेट की रक्षा करते हैं, और खींचने के व्यवहार को अधिक पूर्वानुमानित बनाते हैं।
मार्ग की लंबाई और मोड़ कितने तंग हैं, से शुरुआत करें। लंबी दौड़ और कठिन मोड़ आम तौर पर आपको एक ऐसी छड़ी की ओर धकेलते हैं जो आगे बढ़ने के लिए पर्याप्त कठोर होती है बिना बकलिंग के, साथ ही ब्रेकिंग नियंत्रण वाला एक फ्रेम ताकि भुगतान अव्यवस्थित न हो।
उचित खींचने वाले कनेक्शन (पकड़ या खींचने वाला सिर) का उपयोग करें, खींचने वाले बिंदु पर संरेखण को साफ रखें, और खींचने वाली रेखा के बीच एक रेटेड कुंडा पर विचार करें और पकड़/सिर. रोटेशन या किंक को प्रोत्साहित करने वाले लाइन लेआउट को खींचने से भी बचें।
हाँ। रेटिंग का मतलब सिर्फ "न टूटना" नहीं है। वे वास्तविक तनाव, असर प्रदर्शन और स्थायित्व के तहत स्थिरता के लिए एक प्रॉक्सी हैं। कम-रेटेड घटक घर्षण स्पाइक्स पेश कर सकते हैं या तब विफल हो सकते हैं जब खिंचाव सबसे अधिक बाधित होता है।
शामिल करें: केबल ओडी और वजन, मार्ग की लंबाई, मोड़ की संख्या और गंभीरता, खाई बनाम नाली विवरण, अपेक्षित खींचने की विधि (पकड़ बनाम खींचने वाला सिर), और क्या आपको स्ट्रेट-लाइन, कॉर्नर और प्रवेश-सुरक्षा घटकों की आवश्यकता है।
कोनों को एक समर्पित इंजीनियरिंग समस्या के रूप में मानें: कोने के रोलर्स का उपयोग करें, प्रवेश सुरक्षा जोड़ें, और मोड़ की निगरानी करते हुए कोने के माध्यम से खिंचाव को धीमा करें। कई नौकरियों में, अकेले कोने पर नियंत्रण में सुधार करने से अधिकांश क्षति की घटनाएं कम हो जाती हैं।
सर्वश्रेष्ठविद्युत केबल खींचने के उपकरणकेवल "जोर से खींचें" नहीं - वे घर्षण को कम करते हैं, केबल सतहों की रक्षा करते हैं, मोड़ त्रिज्या को नियंत्रित करें, और चालक दल को लगातार तनाव बनाए रखने में मदद करें। यदि आप अपने सबसे सामान्य मार्गों के आसपास एक उपकरण प्रणाली को मानकीकृत करते हैं, आप कम रुकी हुई खींचतान, कम जैकेट क्षति, और कम महंगे डू-ओवर देखेंगे।
हमें अपना केबल प्रकार, मार्ग की लंबाई, मोड़ की संख्या और स्थापना विधि बताएं, और हम एक व्यावहारिक सेट की अनुशंसा करेंगेविद्युत केबल खींचने के उपकरणजो आपके काम के लिए उपयुक्त हो—फिर आपको बार-बार ऑर्डर के लिए खरीदारी को सुव्यवस्थित करने में मदद करता है। यदि आप कम पुनर्कार्य के साथ तेज़, सुरक्षित खिंचाव चाहते हैं,हमसे संपर्क करें.
