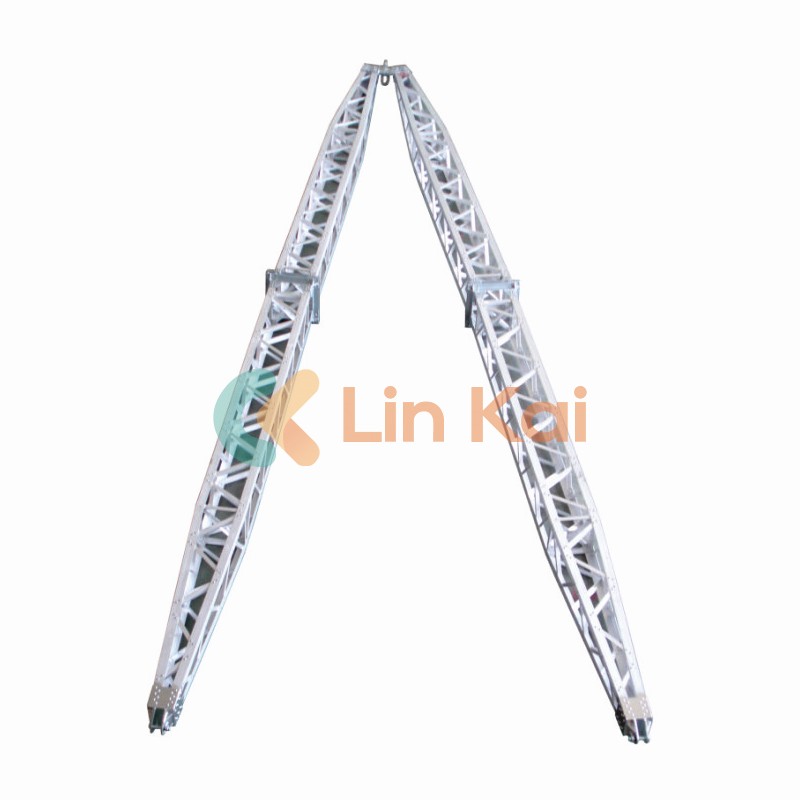

एकए-शेप जाली जिन पोलट्रांसमिशन-लाइन, टेलीकॉम और यूटिलिटी स्ट्रक्चर इरेक्शन के दौरान डंडे, टावरों और संबंधित उपकरणों को उठाने, स्थिति और स्थापित करने के लिए उपयोग किया जाने वाला एक अस्थायी, इंजीनियर लिफ्टिंग फ्रेम है। सिंगल-ट्यूब या ट्यूबलर जिन पोल के विपरीत, ए-शेप जाली डिज़ाइन एक खुले, त्रिकोणीय फ्रेम का उपयोग करता है जो उच्च शक्ति, कम वजन और मरोड़ वाली कठोरता को जोड़ती है। यह कॉन्फ़िगरेशन यह विशेष रूप से अच्छी तरह से पूरे टॉवर वर्गों, एंटीना असेंबली, क्रॉसआर्म्स और इसी तरह के घटकों को उठाने और समाप्त करने के लिए अनुकूल बनाता है जहां नियंत्रित, निर्देशित लिफ्टिंग और एक कॉम्पैक्ट ऑन-साइट फुटप्रिंट की आवश्यकता होती है। निर्माता आमतौर पर एल्यूमीनियम-मिश्र धातु और उच्च-तन्यता स्टील वेरिएंट में पोर्टेबिलिटी, शक्ति और संक्षारण प्रतिरोध को संतुलित करने के लिए ए-शेप जाली जिन डंडों की पेशकश करते हैं।

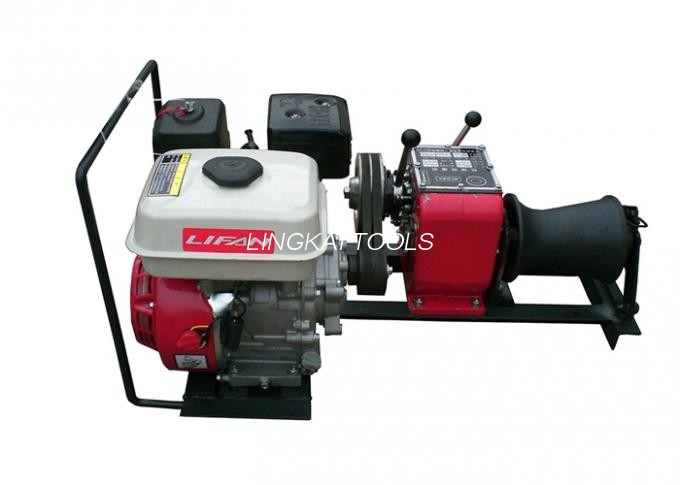

व्यवहार में ए-शेप जाली जिन पोल को संरचना के आधार पर या उसके पास लंगर डाला जाता है और उस अनुभाग से जुड़ा होता है जिसे खड़ा किया जाना चाहिए; Winches, Snatch Blocks और नियंत्रित हेराफेरी का उपयोग तब सेक्शन को उठाने और घुमाने के लिए किया जाता है। क्योंकि जिन पोल एक नियंत्रित लीवर आर्म और जैक-पॉइंट के रूप में कार्य करता है, यह दूरस्थ या विवश साइटों में बड़े मोबाइल क्रेन की आवश्यकता को कम करता है और इसलिए ट्रांसमिशन, वितरण और दूरस्थ दूरसंचार टॉवर इरेक्शन के लिए एक सामान्य समाधान है। तकनीक को व्यापक रूप से क्षेत्र प्रक्रियाओं और लाइन निर्माण और टॉवर कार्य के लिए एसओपी में प्रलेखित किया गया है।

यह कैसे काम करता है (डिजाइन, प्रमुख पैरामीटर, और जब आप खरीदते हैं तो क्या निर्दिष्ट करें)

ए-शेप जाली जिन पोल एक छोटे से चरखी को एक सुरक्षित, पूर्वानुमान योग्य लिफ्ट में कैसे अनुवाद करता है? इसके मूल में जिन पोल बेस कनेक्शन पर पिवट पॉइंट के बारे में एक पल में तन्य चरखी फोर्स को परिवर्तित करता है। ए-शेप जाली ज्यामिति सामग्री को पतला और हल्का रखती है, जबकि त्रिकोणित सदस्यों का उपयोग झुकने और मरोड़ का विरोध करने के लिए, एक एकल ट्यूब के बजाय कई पैरों और ब्रेसिंग नोड्स के माध्यम से भार वितरित करती है। शीर्ष/हेड असेंबली को अलग-अलग अटैचमेंट (फिक्स्ड हेड, अपिंग हेड, डुअल-यूज़ हेड) और हेराफेरी ब्लॉक को स्वीकार करने के लिए इंजीनियर किया जाता है, जिससे टॉवर सेक्शन के लिफ्ट प्रोफाइल से जिन पोल को मिलान किया जा सकता है।

नीचे एक संक्षिप्त तकनीकी पैरामीटर तालिका है जो खरीद टीमों और साइट इंजीनियर आमतौर पर ए-शेप जाली जिन पोल मॉडल की तुलना करने के लिए उपयोग करती हैं। ये प्रतिनिधि क्षेत्र और विशिष्ट श्रेणियां हैं-सटीक मूल्य निर्माता और मॉडल द्वारा भिन्न होते हैं, इसलिए हमेशा मॉडल-विशिष्ट प्रमाण पत्र, परीक्षण रिपोर्ट और लोड चार्ट का अनुरोध करें।

कारखाने के डेटा और वितरण दस्तावेजों में आपको क्या जोर देना चाहिए? हमेशा अनुरोध: प्रमाणित सामग्री परीक्षण रिपोर्ट (तन्यता, उपज), आयामी चित्र, एक निर्माता लोड चार्ट (विभिन्न कोणों पर उठाने की क्षमता सहित), वेल्डिंग/रिवेट रिकॉर्ड यदि लागू हो, तो विनचेस/स्नैच ब्लॉक के लिए परीक्षण प्रमाण पत्र, और एक लिखित निरीक्षण और रखरखाव मैनुअल। ये दस्तावेज़ आपकी साइट पर एक सामान्य कल्पना और जिन पोल की वास्तविक सुरक्षित कार्य क्षमता के बीच की खाई को पाटते हैं।

अपनी साइट की आवश्यकताओं के लिए एक जिन पोल का मिलान कैसे करें-तकनीकी वर्कफ़्लो में एम्बेडेड एक छोटी चेकलिस्ट: कमाई हुई धारा वजन और केंद्र-की-गुरुत्वाकर्षण का निर्धारण करें, उपलब्ध एंकर पॉइंट्स और बेस ज्यामिति को परिभाषित करें, आवश्यक क्षण की गणना करें (विंच पुल × लीवर आर्म) और काम करने वाले कोण पर प्रकाशित क्षमता के साथ एक जिन पोल का चयन करें। जब टॉवर हाइट्स या विंड/आइस लोड लिफाफे को धक्का देते हैं, तो उच्च-क्षमता वाले मॉडल में अपग्रेड करें या भारी शुल्क के लिए डिज़ाइन किए गए स्टील-प्रबलित श्रृंखला का चयन करें। निर्माता लोड चार्ट और प्रासंगिक GIN पोल मानकों का उपयोग आपके चयन को मान्य करने के लिए किया जाना चाहिए।

क्यों ए-शेप जाली जिन पोल चुनें

अनुभवी ठेकेदार विकल्पों पर ए-शेप जाली जिन पोल क्यों चुनते हैं? कारण परिचालन, तार्किक और सुरक्षा श्रेणियों में आते हैं।

सबसे पहले, परिचालन दक्षता: जाली ए-शेप एक उत्कृष्ट शक्ति-से-वजन अनुपात पैदा करता है। तुलनीय लिफ्टिंग टॉर्क के एकल ट्यूबलर जिन डंडों की तुलना में, जाली सेक्शन परिवहन के लिए हल्के होते हैं और इकट्ठा करने में आसान होते हैं, जो कि जुटाने के दौरान मानव-घंटे को कम करते हैं। त्रिभुज सदस्यों ने टॉर्सनल बकलिंग का विरोध किया जब पोल एक अपिंग अनुक्रम के दौरान ऑफ-वर्टिकल कोणों पर काम करता है, जिसका अर्थ है एक स्थिर, अधिक नियंत्रणीय लिफ्ट।

दूसरा, साइट अनुकूलनशीलता: ए-शेप जाली जिन पोल अक्सर मॉड्यूलर वर्गों में आते हैं जो पिन किए गए या एक साथ बोल्ट किए जाते हैं। यह मॉड्यूलरिटी क्रू को साइट की कमी के लिए इकट्ठी ऊंचाई को दर्जी करने देता है, जिससे ओवरसाइज़ क्रेन या दूसरे क्रेन की आवश्यकता कम होती है। कई ग्रामीण या पहाड़ी संचरण परियोजनाओं में, यह तार्किक सरलीकरण प्रमुख लागत और अनुसूची बचत में तब्दील हो जाता है।

तीसरा, सुरक्षा और नियामक संरेखण: gin ध्रुवों के डिजाइन और उपयोग को उद्योग मानकों और स्वीकृत प्रक्रियाओं में संबोधित किया जाता है (उदाहरण के लिए, TIA/ANSI GIN पोल मार्गदर्शन और IEEE दस्तावेज जो संचार और ट्रांसमिशन कार्य में उपयोग किए जाने वाले GIN ध्रुवों के लिए सीमा और परीक्षण प्रोटोकॉल का वर्णन करते हैं)। फील्ड क्रू को एक लिखित एसओपी का पालन करना चाहिए जो हेराफेरी कॉन्फ़िगरेशन, एंकर डिज़ाइन, टैग लाइन, बहिष्करण क्षेत्र, पूर्व-लिफ्ट निरीक्षण और आपातकालीन कम करने की प्रक्रियाओं को कवर करता है। कई न्यायालयों ने इन मानकों को स्थानीय नियमों या टॉवर कार्य के लिए नियोक्ता नियमों में एम्बेड किया। मान्यता प्राप्त मानकों के लिए निर्मित उपकरणों का उपयोग करना और प्रलेखित एसओपी के लिए संचालित होने से जोखिम कम हो जाता है और एक घटना की स्थिति में कानूनी और बीमा स्पष्टता प्रदान करता है।

सुरक्षा-आलोचनात्मक विचार (प्रत्येक लिफ्ट पर क्या नियंत्रित करें): दिए गए कार्य कोण पर रेटेड क्षमताओं से अधिक न करें; सुनिश्चित करें कि पिन और फास्टनरों को रेट किया गया है और सुरक्षित किया गया है; सत्यापित करें कि विंच ब्रेक और स्नैच ब्लॉक प्रमाणित स्थिति में हैं; हवा की गति की निगरानी करें और जब गस्ट स्थिरता की धमकी देते हैं तो लिफ्टों को निलंबित कर दें; और प्राथमिक चरखी विफल होने की स्थिति में एक नियंत्रित कम होने वाले पथ के लिए योजना बनाएं। कई आपूर्तिकर्ता मैनुअल और साइट एसओपी को एक साइट पर पहले उपयोग करने से पहले लोड-परीक्षण और दृश्य निरीक्षण रिकॉर्ड की भी आवश्यकता होती है। ये व्यावहारिक नियंत्रण जिन पोल संचालन के लिए प्रकाशित एसओपी में पाए गए समान सिद्धांतों का पालन करते हैं।

मानव और उपकरण जोखिम को कैसे कम करें: लिफ्ट पर प्राधिकरण के साथ एक एकल सक्षम लिफ्ट पर्यवेक्षक को असाइन करें, सभी कर्मियों को लिफ्ट योजना और संकेतों को संवाद करें, बहिष्करण क्षेत्र रखें, और गैर-आवश्यक श्रमिकों को अच्छी तरह से स्पष्ट रखें। प्री-लिफ्ट चेकलिस्ट में निर्माता के असेंबली टॉर्क/पिन टॉर्क्स, हेराफेरी एंगल्स, शेकल रेटिंग और एंकर स्टेबिलिटी का सत्यापन शामिल होना चाहिए। जहां उपलब्ध है, सक्रिय रूप से लिफ्ट बल को रिकॉर्ड करने और अनजाने अधिभार से बचने के लिए टॉर्क-मॉनिटर विजेता या लोड कोशिकाओं का उपयोग करें। ये नियंत्रण सीधे हैं, लेकिन नियमित लिफ्टों और घटनाओं के बीच अंतर करते हैं जो डाउनटाइम और लागत ओवररन का कारण बनते हैं।

नोड 4 - दो सामान्य प्रश्न (प्रश्नोत्तर) और ब्रांड और संपर्क के साथ बंद

प्रश्न: मुझे कैसे पता चलेगा कि कौन सा सिर प्रकार (बनाम फिक्स्ड) मुझे अपने जिन पोल ऑर्डर के लिए चाहिए?
एक: एक अपिंग हेड चुनें यदि ऑपरेशन को क्षैतिज से ऊर्ध्वाधर तक एक पूर्ण टॉवर सेक्शन को घुमाने की आवश्यकता होती है (ऊपर का सिर नियंत्रित पिवटिंग की अनुमति देता है और आमतौर पर एक कुंडा या ड्रॉप-पिन सिस्टम को एकीकृत करता है), एक निश्चित सिर का चयन करें यदि आप केवल लंबवत रूप से उठाएंगे या एक स्थिर लिफ्टिंग पॉइंट के रूप में जिन पोल का उपयोग करेंगे; यदि साइट का काम दोनों कार्यों को जोड़ती है, तो एक दोहरे उपयोग वाले सिर को निर्दिष्ट करें ताकि एक ही जिन पोल वर्टिकल लिफ्टों और फील्ड रेट्रोफिटिंग के बिना दोनों संचालन का समर्थन करता हो-हमेशा चयनित हेड कॉन्फ़िगरेशन के लिए निर्माता के लोड चार्ट को सत्यापित करें।

प्रश्न: क्या नियमित निरीक्षण और रखरखाव एक जाली जिन पोल को वर्षों तक सुरक्षित रखेगा?
A: प्रत्येक उपयोग से पहले निरीक्षण करें (रिवेट्स/बोल्ट की जाँच करें, सदस्यों में हेयरलाइन दरारें या जंग की तलाश करें, पिन एंगेजमेंट और सेफ्टी क्लिप, टेस्ट विंच ब्रेक और रोप कंडीशन को सत्यापित करें), एक प्रलेखित वार्षिक संरचनात्मक निरीक्षण करें (यदि आपके क्यूए कार्यक्रम द्वारा आवश्यक रूप से उच्च-तनाव वेल्ड्स या पिन होल पर नॉनस्ट्रक्टिव टेस्टिंग शामिल हैं), लोड-टेस्ट शेड्यूल ताकि प्रत्येक वितरित इकाई अपनी प्रमाणित लिफ्टिंग क्षमता को बरकरार रखे। ग्राहकों और सुरक्षा अधिकारियों के लिए उचित परिश्रम का प्रदर्शन करने के लिए निरीक्षण रिकॉर्ड रखें।

अंत में, ए-शेप जाली जिन पोल एक सिद्ध, ट्रांसमिशन डंडे, दूरसंचार टावरों और इसी तरह की संरचनाओं के लिए एक सिद्ध, कुशल उपकरण है जहां गतिशीलता, नियंत्रण और एक अनुकूल शक्ति-से-वजन अनुपात प्राथमिकताएं हैं। इसकी मॉड्यूलरिटी, हेड-टाइप विकल्प और प्रलेखित लोड चार्ट आपकी साइट की जरूरतों के लिए एक मॉडल से मेल खाने के लिए सीधा बनाते हैं; इसका डिजाइन और परिचालन अभ्यास पूरे उद्योग में उपयोग किए जाने वाले स्थापित मानकों और एसओपी के साथ संरेखित करता है। विकल्पों का मूल्यांकन करने वाली टीमों के लिए, अकेले खरीद मूल्य के बजाय कुल जीवनचक्र लागत (खरीद, परिवहन, विधानसभा के लिए चालक दल के घंटे, और रखरखाव) का वजन करें-यही वह जगह है जहां ए-शेप जाली सिस्टम आमतौर पर लाभ दिखाते हैं। ए-शेप जाली जिन डंडों पर पेशेवर खरीद और तकनीकी सहायता के लिए, लिंगकाई के इंजीनियर उत्पाद लाइनों पर विचार करें; उनके मॉडल पूर्ण तकनीकी प्रलेखन, लोड चार्ट और बिक्री के बाद के समर्थन के साथ उपलब्ध हैं।हमसे संपर्क करेंमॉडल शीट, फैक्ट्री सर्टिफिकेट और एक साइट-विशिष्ट चयन परामर्श के लिए-हमारी टीम विस्तृत प्रस्तावों और वितरण विकल्पों के साथ जवाब देगी।
