कौन से विद्युत केबल खींचने वाले उपकरण काम को धीमा किए बिना जोखिम को कम करते हैं?

त्वरित रूपरेखा

• उच्च तनाव, क्षति, या धीमी गति से खिंचाव का कारण क्या है इसका निदान करें
• शैली खींचने के लिए उपकरण प्रकारों का मिलान करें: नाली, खाई, डक्ट बैंक, ओवरहेड, रेट्रोफिट
• दोहराने योग्य चयन चेकलिस्ट का उपयोग करें: केबल विनिर्देश, मार्ग ज्यामिति, पर्यावरण, चालक दल की बाधाएं
• एक सेटअप-एंड-पुल वर्कफ़्लो लागू करें जो पुनर्कार्य को कम करता है और सुरक्षा में सुधार करता है

केबल खींचने वाले सिरदर्द के पीछे असली दर्द बिंदु

जब लोग खोजते हैंविद्युत केबल खींचने के उपकरण, वे शायद ही कभी संक्षेप में "उपकरण" की खरीदारी करते हैं। वे किसी कार्य को समय और जोखिम से बचाने की कोशिश कर रहे हैं। ये वे दर्द बिंदु हैं जो बार-बार दिखाई देते हैं:

• केबल जैकेट क्षतितेज किनारों, खराब रोलर्स, या अनुचित ढंग से खींचने वाले सिरों से।
• अप्रत्याशित तनाव बढ़ गयामोड़ों पर, लंबी दूरी पर, या भीड़भाड़ वाले डक्ट बैंकों पर।
• अटका हुआ खींचता हैघर्षण, मलबे, ध्वस्त नाली, या खराब तरीके से चुने गए स्नेहक के कारण होता है।
• सुरक्षा को खतराजैसे स्नैपबैक जोन, अनियंत्रित रील, या पुल पथ में खराब संचार।
• अनुसूची दबावजो कर्मचारियों को शॉर्टकट की ओर धकेलता है (और बाद में फिर से काम करता है)।
• खरीद में गड़बड़ी—कई उपकरण एक जैसे दिखते हैं, लेकिन लोड के तहत बहुत अलग तरीके से व्यवहार करते हैं।

केबल खींचने में "अच्छा" कैसा दिखता है

उत्पादों की तुलना करने से पहले, परिणामों पर ध्यान दें। एक सुनियोजित खिंचाव में आमतौर पर ये विशेषताएं होती हैं:

1. नियंत्रित तनाव(मोड़ या संक्रमण पर कोई रहस्यमयी स्पाइक्स नहीं)।
2. स्वच्छ मार्ग(रोलर्स/ब्लॉक पॉइंट लोडिंग और घर्षण को रोकते हैं)।
3. स्थिर चारा(रील स्टैंड और ड्रम हैंडलिंग ट्विस्ट और बैकस्पिन से बचते हैं)।
4. उचित खींचने वाला इंटरफ़ेस(पकड़/मोज़े/कुंडा केबल आकार और प्रकार से मेल खाते हुए)।
5. स्पष्ट संचार(हाथ के संकेत, रेडियो और एक परिभाषित स्टॉप प्रोटोकॉल)।

यदि आप इन पांच परिणामों को ध्यान में रखते हैं तो चयन करेंविद्युत केबल खींचने के उपकरणब्रांड के बारे में कम हो जाता है उद्देश्य के लिए उपयुक्त इंजीनियरिंग के नाम और अधिक जानकारी।

उपकरण श्रेणियाँ जो सर्वाधिक महत्वपूर्ण हैं

घर्षण, तनाव और हैंडलिंग को नियंत्रित करने वाली कुछ उपकरण श्रेणियों पर ध्यान केंद्रित करके अधिकांश केबल खींचने में नाटकीय रूप से सुधार किया जा सकता है। यहां बताया गया है कि क्या प्राथमिकता देनी है:

1) खींचने की शक्ति और नियंत्रण

• केबल खींचने वाले/चरखीस्थिर खींचने वाले बल और लगातार गति के लिए।
• कैप्सटन-शैली खींचने वालेजब आपको रस्सी पर सुचारू नियंत्रण और समायोज्य पकड़ की आवश्यकता हो।
• डायनो/तनाव निगरानी"अदृश्य" को दृश्यमान बनाने और अत्यधिक तनाव वाली घटनाओं को रोकने के लिए।

2) केबल मार्गदर्शन और घर्षण में कमी

• केबल रोलर्ससीधे रन, कोनों और मैनहोल प्रवेश/निकास बिंदुओं के लिए।
• ढेर/ब्लॉक(विशेषकर ओवरहेड या एलिवेटेड रूटिंग के लिए)।
• वाहिनी सुरक्षासंक्रमण के दौरान घर्षण को कम करने के लिए घटक।

3) इंटरफ़ेस घटकों को खींचना

• खींचने वाली पकड़ें (केबल मोज़े)केबल प्रकार के लिए आकार और मूल्यांकन।
• कुंडाट्विस्ट ट्रांसफर को रोकने के लिए (आंतरिक क्षति और बुरे सपनों से निपटने का एक सामान्य कारण)।
• रस्सी खींचना/रेखा खींचनाकम खिंचाव और उचित सुरक्षा कारक के लिए चुना गया।

4) फ़ीड, हैंडलिंग और सेटअप

• केबल ड्रम जैक/रील स्टैंडस्थिर भुगतान और कम टोरसन के लिए।

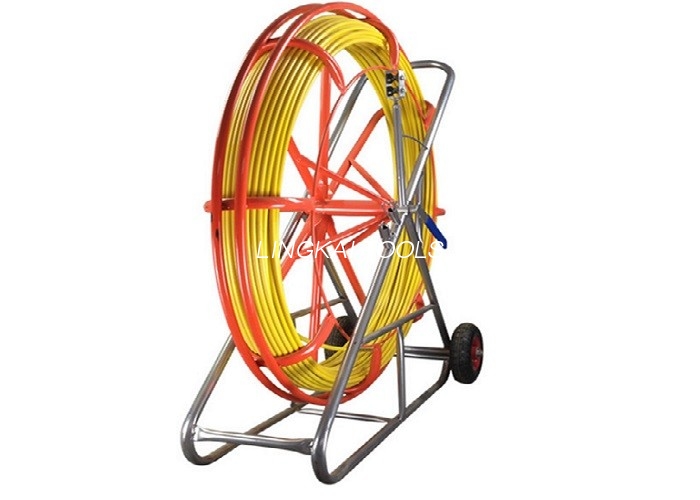

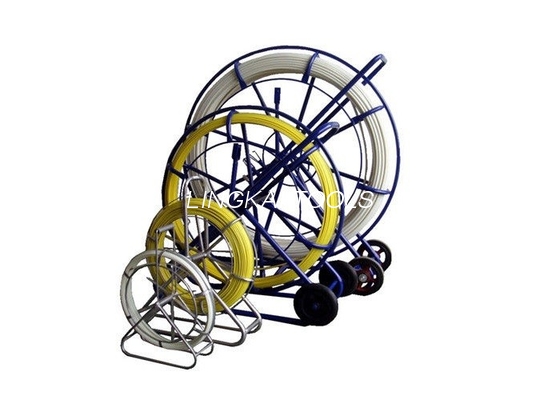

• नाली रॉडर / डक्ट रॉडमार्ग सिद्ध करने और लाइन खींचने के लिए।
• स्नेहक अनुप्रयोग उपकरणलगातार कवरेज के लिए ("आशा और स्प्रे" के बजाय)।

अपनी खींच के लिए सही उपकरण का चयन कैसे करें

सर्वश्रेष्ठविद्युत केबल खींचने के उपकरणचयन प्रक्रिया उबाऊ है—अच्छे तरीके से। यह एक चेकलिस्ट है जो स्पष्टता लाती है इससे पहले कि दल घड़ी पर हो।

चरण ए: केबल और मार्ग को परिभाषित करें

• केबल प्रकार:एलवी/एमवी, बख्तरबंद/निहत्थे, सिंगल-कोर बनाम मल्टी-कोर, जैकेट सामग्री संवेदनशीलता।
• बाहरी व्यास और वजन:पकड़ के आकार, रोलर प्रकार और हैंडलिंग उपकरण को प्रभावित करता है।
• मार्ग ज्यामिति:लंबाई, मोड़ों की संख्या, मोड़ त्रिज्या, प्रवेश/निकास कोण।
• पर्यावरण:कीचड़, धूल, पानी, तापमान, सीमित स्थान, यातायात की स्थिति।

चरण बी: तय करें कि आप क्या नियंत्रित कर रहे हैं

• घर्षण नियंत्रण:रोलर्स, शीव्स, कॉर्नर गाइड, स्नेहन रणनीति।
• तनाव नियंत्रण:चरखी चयन, कैपस्टर, तनाव निगरानी, ​​स्टॉप प्रोटोकॉल।
• मोड़ नियंत्रण:उचित कुंडा चयन और संरेखण।
• हैंडलिंग नियंत्रण:स्थिर रील स्टैंड, ब्रेकिंग, अदायगी दिशा, भंडारण बाधाएँ।

चरण सी: एक "न्यूनतम व्यवहार्य टूलसेट" बनाएं

यदि खरीद के लिए त्वरित, रक्षात्मक सूची की आवश्यकता है, तो न्यूनतम सेट का लक्ष्य रखें जो लागत बढ़ाए बिना जोखिम कम कर दे:

1. कोने + सीधे रोलर्स केबल आकार और साइट लेआउट से मेल खाते हैं
2. रेटेड पुलिंग ग्रिप्स और मिलान किए गए कुंडा
3. विश्वसनीय खींचने वाली लाइन (और इसका निरीक्षण करने की योजना)
4. नियंत्रित भुगतान के साथ रील स्टैंड/ड्रम हैंडलिंग
5. तनाव की निगरानी (लंबे या उच्च-परिणाम वाले खिंचाव के लिए अनुशंसित)

एक फ़ील्ड-तैयार वर्कफ़्लो जो क्षति को रोकता है

उपकरण प्रक्रिया का स्थान नहीं लेते. यहां एक वर्कफ़्लो है जिसे क्रूज़ सुचारू और सुरक्षित रखने के लिए सभी परियोजनाओं में दोहरा सकते हैं। इसे कार्य-पूर्व संक्षिप्त टेम्पलेट के रूप में उपयोग करें।

1) मार्ग सिद्ध करना और तैयारी करना

• पुष्टि करें कि नाली/वाहिका स्पष्ट है: रॉडर से साबित करें और पुल लाइन का परीक्षण करें।
• मोड़ त्रिज्या और तीव्र बदलावों की जाँच करें—प्रवेश/निकास बिंदुओं पर सुरक्षा स्थापित करें।
• रोलर प्लेसमेंट की योजना बनाएं ताकि केबल कभी भी किनारों या कंक्रीट पर न खिंचे।

2) एक तनाव योजना निर्धारित करें

• केबल विनिर्देशों और परियोजना नियमों के अनुसार अधिकतम स्वीकार्य तनाव को परिभाषित करें।
• तनाव पर नज़र रखने (या डायनेमोमीटर पढ़ने) और कॉल स्टॉप के लिए एक स्पॉटर नियुक्त करें।
• एक स्नैपबैक/बहिष्करण क्षेत्र चिह्नित करें और इसे लागू करें।

3) पुलिंग इंटरफ़ेस को सही ढंग से सेट करें

• सही केबल खींचने वाली पकड़ का आकार चुनें - बहुत छोटा फिसल सकता है, बहुत बड़ा तनाव को केंद्रित कर सकता है।
• ट्विस्ट ट्रांसफर को कम करने के लिए स्विवेल को इन-लाइन स्थापित करें।
• लोड करने से पहले रस्सी, ग्रिप्स, पिन और कनेक्टर्स का निरीक्षण करें।

4) अनुशासन से खींचो

• सिस्टम को व्यवस्थित करने के लिए धीमी शुरुआत करें, फिर नियंत्रित गति तक बढ़ाएँ।
• फ़ीड को रील पर स्थिर रखें- अचानक त्वरण से बचें जो "मेमोरी" और लूप बनाते हैं।
• यदि तनाव अप्रत्याशित रूप से बढ़ जाए तो तुरंत रुकें; इसे मजबूर करने से पहले समस्या निवारण करें।

5) पोस्ट-पुल चेक

• जैकेट की स्थिति, मोड़ और समापन तैयारी क्षेत्र का निरीक्षण करें।
• तनाव संबंधी विसंगतियों का दस्तावेजीकरण करें और अपनी "अगली पुल" चेकलिस्ट अपडेट करें।
• औजारों को साफ करें और उनका निरीक्षण करें ताकि अगला काम शुरू हो सके।

विद्युत केबल खींचने वाले उपकरणों की तुलना तालिका

अपनी नौकरी के प्रकार को टूल श्रेणियों में मैप करने और "काफी करीब" प्रतिस्थापन से बचने के लिए इस तालिका का उपयोग करें।

युक्ति: आपूर्तिकर्ताओं की तुलना करते समय, रेटेड लोड दस्तावेज़ीकरण, निरीक्षण मार्गदर्शन और संगतता नोट मांगें।

सामान्य गलतियाँ और उनसे कैसे बचें

• मार्ग को अंडर-रोलिंग करना:मोड़ पर पर्याप्त रोलर्स नहीं होने से घर्षण और तनाव बढ़ जाता है। वहां रोलर्स लगाएं जहां केबल अन्यथा किसी चीज को छूएगी।
• गलत ग्रिप चुनना:एक पकड़ जो "फिट" होती है वह उस पकड़ के समान नहीं है जो भार को सही ढंग से वितरित करती है। पकड़ के प्रकार और आकार का मिलान केबल संरचना से करें।
• कुंडा छोड़ना:ट्विस्ट एक साइलेंट किलर है - जब परिस्थितियों की आवश्यकता हो तो ट्विस्ट ट्रांसफर को रोकने के लिए स्विवल्स का उपयोग करें।
• नो स्टॉप प्रोटोकॉल:पुल शुरू होने से पहले एक स्पष्ट "स्टॉप-नाउ" सिग्नल को परिभाषित करें। यह घबराहट और चोट से बचाता है।
• अटके हुए को जबरदस्ती खींचना:यदि तनाव अप्रत्याशित रूप से बढ़ता है, तो रुकें और निदान करें। इसे मजबूर करने से अक्सर ठीक करने योग्य समस्या केबल प्रतिस्थापन में बदल जाती है।
• अनियंत्रित रील भुगतान:नियंत्रित भुगतान के साथ एक स्थिर रील स्टैंड लूप, किंक और हैंडलिंग चोटों को रोकता है।

जहां निंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड फिट बैठती है

यदि आपकी टीम सोर्सिंग कर रही हैविद्युत केबल खींचने के उपकरणउपयोगिता कार्य, औद्योगिक प्रतिष्ठानों, या परियोजना-आधारित अनुबंध के लिए, आपको आम तौर पर एक साथ दो चीजों की आवश्यकता होती है: एक विश्वसनीय उत्पाद श्रृंखला और चयन और कॉन्फ़िगरेशन पर व्यावहारिक समर्थन।निंगबो लिंगकाई इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेडउन खरीदारों के लिए स्थित है जो केबल खींचने के लिए एक समेकित आपूर्तिकर्ता चाहते हैं स्ट्रिंग-संबंधित उपकरण, साथ ही कार्य स्थितियों से मेल खाने वाले उपकरणों पर मार्गदर्शन।

एक स्मार्ट खरीद कदम आपके कोर किट (रोलर्स + ग्रिप्स + स्विवेल्स + रील हैंडलिंग) को मानकीकृत करना है और फिर पुलर या मॉनिटरिंग जोड़ना है उच्च परिणाम वाली परियोजनाओं के लिए। यह प्रशिक्षण ओवरहेड को कम करता है और साइट के प्रदर्शन को अधिक पूर्वानुमानित बनाता है।
