नमूना: |
ATW9 मिमी, 11 मिमी, 16 मिमी, 18 मिमी, 22 मिमी |
विवरण: |
एंटी ट्विस्टिंग ब्रेडेड स्टील वायर रस्सी |
स्ट्रैंड्स का निर्माण: |
1 X 19W या 1X25T, 1X29T |
उपयोग: |
एकल कंडक्टर या ओपीजीडब्ल्यू |
ब्रेकिंग लोड: |
462kn |
स्टील वायर का ग्रेड: |
1960, 2060 एन/एमएम2 |
स्नेहन: |
वैकल्पिक |
स्ट्रैंड्स की संख्या: |
12 |
12 स्ट्रैंड्स एंटी ट्विस्टिंग ब्रेडेड स्टील वायर रस्सी का उपयोग आमतौर पर विद्युत लाइनों पर ओवरहेड कंडक्टर या ऑप्टिक फाइबर केबल को स्ट्रिंग करने के लिए किया जाता है।
एंटी ट्विस्टिंग ब्रेडेड स्टील वायर रस्सी को विशेष रूप से गैल्वेनाइज्ड स्टील वायर स्ट्रैंड्स से बुना जाता है, और आमतौर पर इसका उपयोग ओवरहेड पावर लाइन स्ट्रिंगिंग और पुलिंग ऑपरेशन के लिए किया जाता है। उच्च शक्ति वाली रस्सी के बहुत सारे फायदे हैं: उच्च लचीलापन, घूर्णन के लिए पूर्ण स्थिरता, प्राथमिक तारों के बीच दबाव का एक समान वितरण। स्ट्रिंग ऑपरेशन के दौरान दक्षता में वृद्धि। इसलिए रस्सी का उपयोग हमेशा बिजली लाइन निर्माण के लिए पायलट तार रस्सी या खींचने वाली रस्सी के रूप में किया जाता है

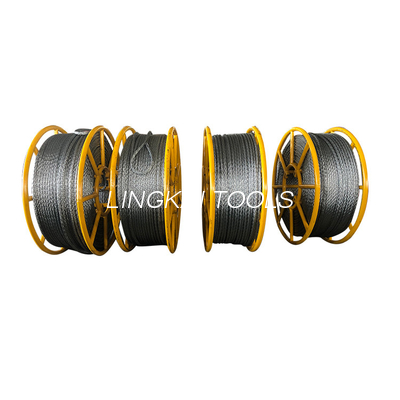

12 स्ट्रैंड्स एंटी ट्विस्टिंग ब्रेडेड स्टील वायर रस्सी
| मद संख्या। | नॉमिनल डायामीटर | ब्रेकिंग लोड (केएन) | एकल स्ट्रैंड व्यास (मिमी) | सामान्य टी/एस (एन/मिमी²) | शुद्ध वजन (किग्रा/1000 मी.) | |
| 18201ए | 9 मिमी | 50 के.एन | 2.0 मिमी | 1960 | 250 | |
| 18202ए | 10 मिमी | 70 के.एन | 2.3 मिमी | 1960 | 356 | |
| 18203ए | 11 मिमी | 85 के.एन | 2.5 मिमी | 1960 | 410 | |
| 18204ए | 12 मिमी | 100 के.एन | 2.7 मिमी | 1960 | 510 | |
| 18205ए | 13 मिमी | 115 के.एन | 3.0 मिमी | 1960 | 620 | |
| 18206ए | 14 मिमी | 130 के.एन | 3.2 मिमी | 1960 | 710 | |
| 18207ए | 15 मिमी | 143 के.एन | 3.3 मिमी | 1960 | 770 | |
| 18208ए | 16 मिमी | 160 के.एन | 3.5 मिमी | 1960 | 800 | |
| 18209ए | 18 मिमी | 206 के.एन | 4.0 मिमी | 1960 | 1060 | |
| 18210ए | 19 मिमी | 236 के.एन | 4.3 मिमी | 1960 | 1210 | |
| 18211ए | 20 मिमी | 266 के.एन | 4.5 mm | 1960 | 1310 | |
| 18212ए | 22 मिमी | 313 के.एन | 4.8 मिमी | 1960 | 1500 | |
| 18213ए | 24 मिमी | 342 के.एन | 5.0 मिमी | 1960 | 1650 | |
| 18214ए | 26 मिमी | 400 के.एन | 5.4 मिमी | 1960 | 1950 | |
| 18215ए | 28 मिमी | 462 के.एन | 6.0 मिमी | 1960 | 2020 | |
| बिल्ली.नंबर | उसे रस्सी से बांधो. | ब्रेकिंग लोड | स्ट्रैंड दीया. | संरचना | इकाई का वज़न | टिप्पणी |
| 18101 | 7 मिमी | 35 के.एन | 2.0 मिमी | 8x19W | 0.160 किग्रा/मीटर | 8 धागे |
| 18102 | 9 मिमी | 54 के.एन | 2.5 मिमी | 8x19W | 0.26 किग्रा/मी | 8 धागे |
| 18103 | 11 मिमी | 77 के.एन | 3.0 मिमी | 8x19W | 0.373 किग्रा/मी | 8 धागे |
| 18104 | 13 मिमी | 105 के.एन | 3.5 मिमी | 8x19W | 0.510 किग्रा/मीटर | 8 धागे |
| 18105 | 15 मिमी | 137 के.एन | 4.0 मिमी | 8x19W | 0.667 किग्रा/मी | 8 धागे |
| 18201ए | 9 मिमी | 50 के.एन | 2.0 मिमी | 12x19W | 0.250 किग्रा/मीटर | 12 धागे |
| 18202ए | 10 मिमी | 70 के.एन | 2.3 मिमी | 12x19W | 0.356 किग्रा/मी | 12 धागे |
| 18203ए | 11 मिमी | 85 के.एन | 2.5 मिमी | 12x19W | 0.405 किग्रा/मीटर | 12 धागे |
| 18204ए | 12 मिमी | 100 के.एन | 2.7 मिमी | 12x19W | 0.510 किग्रा/मीटर | 12 धागे |
| 18205ए | 13 मिमी | 115 के.एन | 3.0 मिमी | 12x19W | 0.620 किग्रा/मीटर | 12 धागे |
| 18206ए | 14 मिमी | 130 के.एन | 3.2 मिमी | 12x19W | 0.710 किग्रा/मीटर | 12 धागे |
| 18207ए | 15 मिमी | 143 के.एन | 3.3 मिमी | 12x19W | 0.770 किग्रा/मी | 12 धागे |
| 18208ए | 16 मिमी | 160 के.एन | 3.5 मिमी | 12x19W | 0.800 किग्रा/मीटर | 12 धागे |
| 18209ए | 18 मिमी | 206 के.एन | 4.0 मिमी | 12x19W | 1.06 किग्रा/मी | 12 धागे |
| 18210ए | 19 मिमी | 236 के.एन | 4.3 मिमी | 12x19W | 1.21 किग्रा/मी | 12 धागे |
| 18211ए | 20 मिमी | 266 के.एन | 4.5 mm | 12x1T25 | 1.31 किग्रा/मी | 12 धागे |
| 18211बी | 20 मिमी | 275 के.एन | 4.5 mm | 12x1T29 | 1.35 किग्रा/मी | 12 धागे |
| 18212ए | 22 मिमी | 313 के.एन | 4.8 मिमी | 12x1T25 | 1.49 किग्रा/मी | 12 धागे |
| 18212बी | 22 मिमी | 325 के.एन | 4.8 मिमी | 12x1T29 | 1.54 किग्रा/मी | 12 धागे |
| 18213ए | 24 मिमी | 342 के.एन | 5.0 मिमी | 12x1T29 | 1.65 किग्रा/मी | 12 धागे |
| 18213बी | 24 मिमी | 375 के.एन | 5.2 मिमी | 12x1T29 | 1.80 किग्रा/मी | 12 धागे |
| 18214ए | 26 मिमी | 400 के.एन | 5.4 मिमी | 12x1T29 | 1.95 किग्रा/मी | 12 धागे |
| 18214बी | 26 मिमी | 405 के.एन | 4.5 mm | 18x1T29 | 2.02 किग्रा/मी | 18 धागे |
| 18215ए | 28 मिमी | 462 के.एन | 6.0 मिमी | 12x1T25 | 2.24 किग्रा/मी | 12 धागे |
| 18215बी | 28 मिमी | 540 के.एन | 5.2 मिमी | 18x1T25 | 2.63 किग्रा/मी | 18 धागे |
| 18216 | 30 मिमी | 582 के.एन | 5.4 मिमी | 18x1T29 | 2.93 किग्रा/मी | 18 धागे |
| 18217 | 31 मिमी | 680 के.एन | 5.8 मिमी | 18x1T29 | 3.36 किग्रा/मी | 18 धागे |
| 18218 | 32 मिमी | 727 के.एन | 6.0 मिमी | 18x1T29 | 3.60 किग्रा/मी | 18 धागे |
| सुझाया गया कार्य भार: ब्रेकिंग लोड का 1/3 | ||||||
