ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स के कंडक्टर सैगिंग के लिए ज़ूम सैग स्कोप

ज़ूम सैग स्कोप का उपयोग कंडक्टर या अर्थ वायर, ओपीजीडब्ल्यू सैगिंग ऑपरेशन के दौरान ओवरहेड ट्रांसमिशन लाइन की सैगिंग को समायोजित करने के लिए किया जाता है। टावर पर एंगल स्टील को पकड़ने के लिए टेलीस्कोप स्टील फिक्सिंग डिवाइस से लैस है।

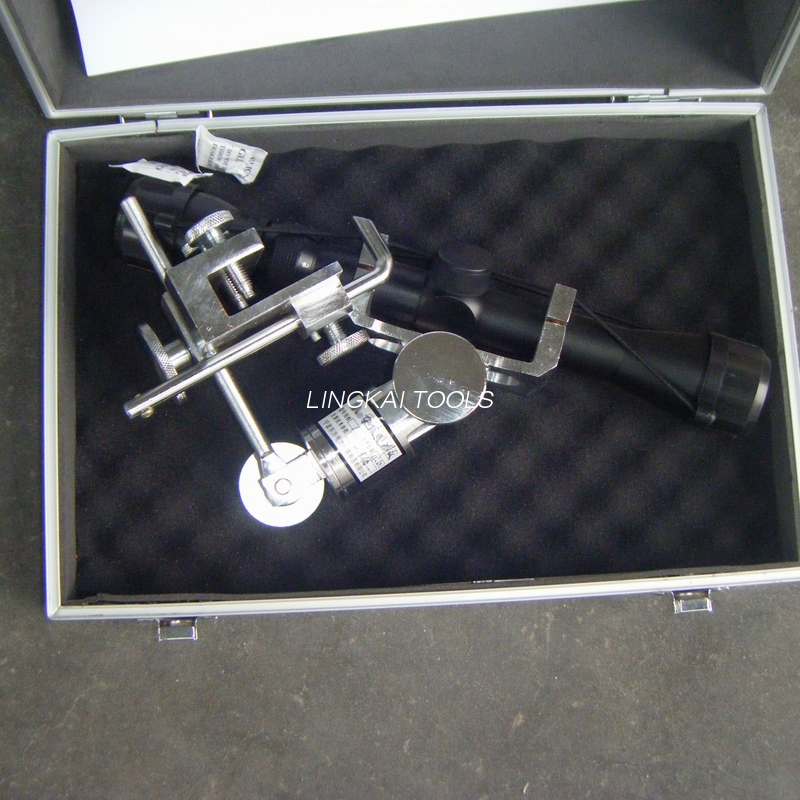

ज़ूम केस का दायरा

आइटम नंबर: 22151

आवर्धक कारक: 4 बार

अनुप्रयोग: कंडक्टर शिथिलता के अवलोकन के लिए उपयुक्त। इसे टावरों पर लगाया जा सकता है।

वज़न (किलो): 1.6

एसएजी स्कोप का उपयोग ओवरहेड ट्रांसमिशन लाइन की स्थापना के दौरान कंडक्टर की शिथिलता का निरीक्षण करने और ऑपरेटर को कंडक्टर की शिथिलता को समायोजित करने में मदद करने के लिए किया जाता है।

एसएजी स्कोप के टेलीस्कोप में बड़े उद्देश्य व्यास, विस्तृत दृश्य क्षेत्र, उच्च आवर्धन की विशेषता है। उद्देश्यों को देखने और माप की सटीकता को बढ़ावा देने के लिए इसका उपयोग करना आसान है।

एसएजी स्कोप को विद्युत टावर पर स्थापित करने के लिए उचित संरचना के साथ डिजाइन किया गया है। एसएजी स्कोप का उपयोग समांतर चतुर्भुज के माध्यम से कंडक्टर की शिथिलता का निरीक्षण करने के लिए किया जा सकता है।

ऑपरेटिंग निर्देश

1. एसएजी स्कोप पर सभी बोल्ट कसें।

2. टावर पर एसएजी स्कोप फिक्स किया।

एक। सेफ्टी हुक 7 के बोल्ट को छोड़ें, सेफ्टी हुक को दूर ले जाएं, और होल्ड बोल्ट 4 और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को छोड़ दें।

बी। एसएजी स्कोप के होल्ड बोल्ट 4 और सेफ्टी हुक 6 के बीच टावर की बॉडी डालें और दो बोल्ट 4 और 5 को कस लें।

सी। सुरक्षा हुक को कस लें, और सुरक्षा हुक के स्थिर बोल्ट को कस लें, टावर की बॉडी पर एसएजी स्कोप लगा दें।

3. स्तर समायोजित करें.

एक। बेस 3 के फिक्स्ड बोल्ट और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को छोड़ दें। फ्रेम के स्तर को समायोजित करें, स्पिरिट लेवल 8 में बुलबुले को केंद्र स्थिति में ले जाएं।

बी। बेस 3 के फिक्स्ड बोल्ट और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को कस लें। एसएजी स्कोप को घुमाते समय बुलबुले को केंद्र की स्थिति में रखें।

4. दूरबीन का प्रयोग करें.

एक। लेंस का कवर हटा दें, उद्देश्यों को देखने के लिए दूरबीन का उपयोग करें।

बी। उद्देश्यों का निरीक्षण करते समय, कृपया आंख को दूरबीन से 60 मिमी दूर रखें।

सी। जब आप अलग-अलग दूरी से उद्देश्यों को देखते हैं, तो आप दूरबीन पर रिंग को घुमा सकते हैं, जब तक कि लेंस में क्रॉस स्पष्ट न हो जाए, फिर रिंग को कस लें।

डी। दूरबीन को घुमाकर लेंस में क्रॉस के कोण को समायोजित किया जा सकता है। फ्रेम 2 के फिक्स्ड बोल्ट को छोड़ें, फिर टेलीस्कोप को घुमाएं, और फ्रेम 2 के फिक्स्ड बोल्ट को कस लें।
