विवरण: |
ट्रांसमिशन लाइन रनिंग हेड बोर्ड |
कार्य भार: |
अधिकतम 320 किमी |
समारोह: |
स्ट्रिंग कंडक्टर |
कंडक्टरों की मात्रा: |
2,3,4,6 |
स्ट्रिंगिंग ब्लॉकों की चौड़ाई: |
75-125 मिमी |
नमूना: |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |

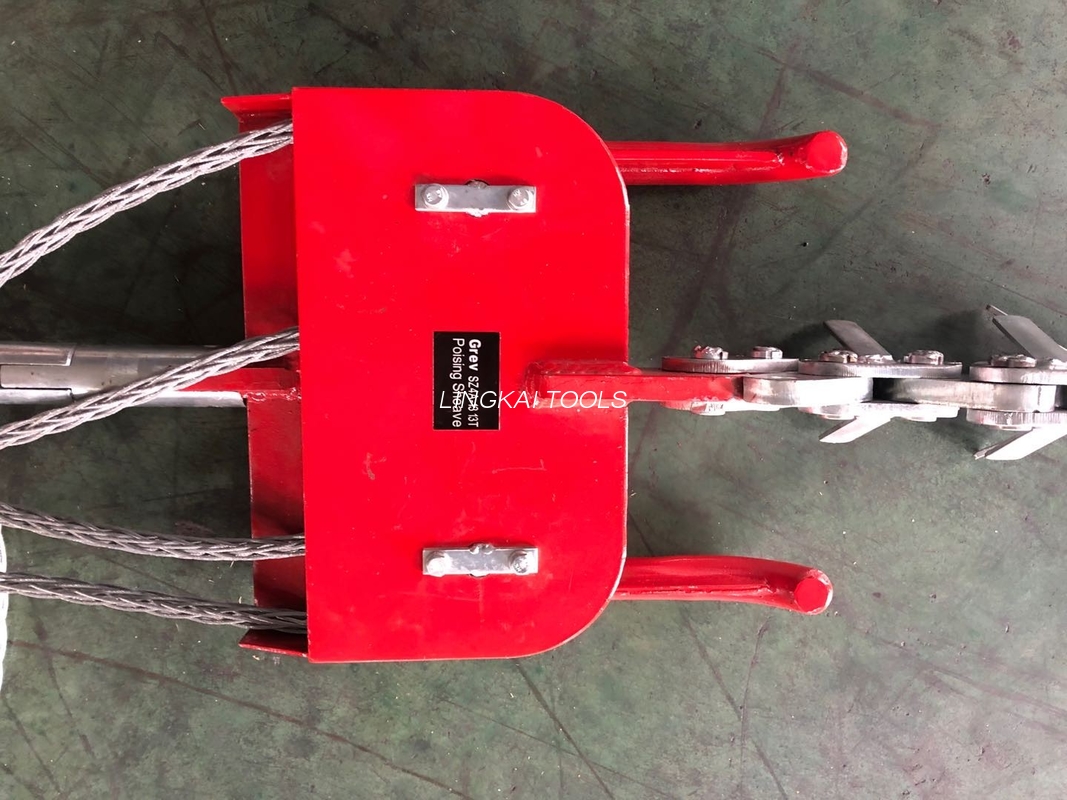

ओवरहेड लाइन निर्माण में रनिंग बोर्ड बैलेंस टाइप चार बंडल कंडक्टर
उत्पाद वर्णन
रनिंग हेड बोर्ड का उपयोग बंडल कंडक्टरों की स्ट्रिंगिंग और स्ट्रिंगिंग ब्लॉकों को खींचने के लिए किया जाता है। हमने 2, 3, 4, 6,8 कंडक्टर रनिंग बोर्ड डिजाइन और निर्मित किए हैं। ग्राहक की आवश्यकता के अनुसार रनिंग बोर्ड दो प्रकार के होते हैं। एक फिक्सिंग प्रकार है, दूसरा सेंटर पुली और स्टील वायर खींचने वाली रस्सी के साथ बैलेंस प्रकार है।
तकनीकी मापदंड
| आइटम नंबर | नमूना | रेटेड लोड (केएन) | वजन (किलो) | लागू शीव की चौड़ाई (मिमी) | विशेषताएँ |
| 17231 | SZ4A-13 | 130 | 96 | 100 | संतुलित चरखी प्रकार |
| 17232 | SZ4B-13 | 130 | 65 | 100 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17233 | SZ4B-18 | 180 | 95 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17234 | SZ4B-25 | 250 | 110 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17238 | SZ4C-25 | 250 | 88 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17239 | SZ4B-32 | 320 | 150 | 125 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
2 बंडल कंडक्टर रनिंग बोर्ड
| मद संख्या। | नमूना | विवरण | कार्य भार (केएन) | वजन (किलो) | निशान |
| 17220 | SZ2-8 | 508X75 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 80 | 17 | कंडक्टर अलग-अलग बैल पहियों से अलग-अलग स्ट्रिंग कर रहे हैं |
| 17221 | SZ2-8A | 660X100 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 80 | 19 | |
| 17222 | SZ2-8B | 822X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 80 | 20 | |
| 17223 | SZ2A-8 | 660X100 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 80 | 90 | संतुलन चरखी संरचना |
| 17224 | SZ2B-13 | 822X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 130 | 55 | कंडक्टर अलग-अलग बैल पहियों से अलग-अलग स्ट्रिंग कर रहे हैं |
| 17225 | SZ2C-13 | 916X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 130 | 50 | |
| 17226 | SZ2B-18 | 1024X125 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 180 | 65 |
अनुप्रयोग: इसका उपयोग पायलट तार रस्सी को कंडक्टरों से जोड़ने के लिए, 2 बंडल कंडक्टरों की स्ट्रिंग के लिए किया जाता है। ऊर्ध्वाधर भारी लिंक स्ट्रिंग ब्लॉकों में सही प्रवेश के लिए रनिंग बोर्ड को क्षैतिज स्थिति में रखते हैं। बैलेंस पुली प्रकार का उपयोग आम तौर पर 2 बंडल कंडक्टरों के लिए किया जाता है जो टेंशनर के एक ही बैल पहियों से खींचे जाते हैं।
6 (8) बंडल कंडक्टर रनिंग बोर्ड
| मद संख्या। | नमूना | विवरण | रेटेड लोड (केएन) | वजन (किलो) | निशान |
| 17241 | SZ6B-25 | 822X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 250 | 140 |
कंडक्टर अलग-अलग बैल पहियों से अलग-अलग स्ट्रिंग कर रहे हैं |
| 17242 | SZ6B-25A | 660X100 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 250 | 137 | |
| 17243 | SZ6A-18 | 660X100 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 180 | 160 | संतुलन प्रकार |
| 17244 | SZ6A-25 | 822X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 250 | 180 | |
| 17246 | SZ8B-28 | 822X110 स्ट्रिंग ब्लॉक के लिए उपयोग किया जाता है | 280 | 240 | फिक्सिंग प्रकार |
अनुप्रयोग: इसका उपयोग पायलट तार रस्सी को कंडक्टरों से जोड़ने के लिए 6 और 8 बंडल कंडक्टरों की स्ट्रिंग के लिए किया जाता है। ऊर्ध्वाधर भारी लिंक स्ट्रिंग ब्लॉकों में सही प्रवेश के लिए रनिंग बोर्ड को क्षैतिज स्थिति में रखते हैं। बैलेंस पुली प्रकार का उपयोग आम तौर पर 2 बंडल कंडक्टरों के लिए किया जाता है जो टेंशनर के एक ही बैल पहियों से खींचे जाते हैं।
