नाम: |
हाइड्रोलिक पाइप बेंडर |
नमूना: |
एसडब्ल्यूजी-3 |
आउट पुट: |
180kn |
आघात: |
320 मिमी |
दीवार का मोटा होना: |
2.5-5मिमी |
वज़न: |
97 किग्रा |

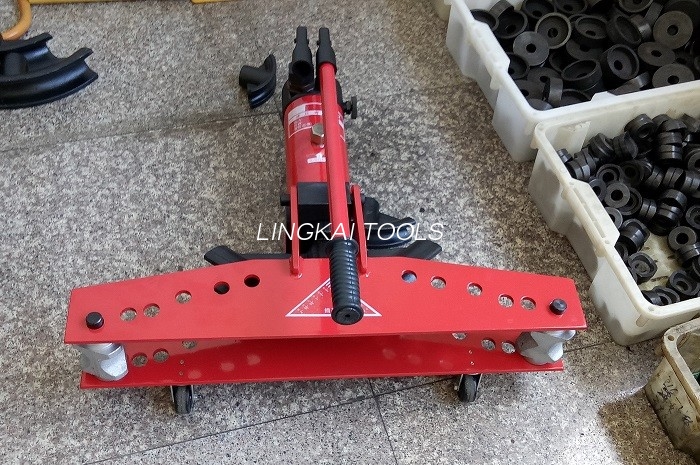

180 केएन आउटपुट और 320 स्ट्रोक के साथ हाइड्रोलिक पोर्टेबल मैनुअल पाइप बेंडर एसडब्ल्यूजी-3
एसडब्ल्यूजी एल्युमीनियम हाइड्रोलिक बसबार बेंडिंग मशीन निश्चित संरचना
हाइड्रोलिक पाइप बेंडर उत्पाद
|
आइटम नंबर |
06250 | 06250-1 | 06250-2 | 06250-3 | 06250-4 | 06250-5 |
| नमूना | एसडब्ल्यूजी-25 | एसडब्ल्यूजी-1 | एसडब्ल्यूजी-2 | एसडब्ल्यूजी-3 | एसडब्ल्यूजी-4 | एसडब्ल्यूजी-5 |
|
बाहर डाल दिया |
60 | 100 | 160 | 180 | 200 | 200 |
|
(एमएम) आघात |
120 | 160 | 230 | 320 | 380 | 380 |
| दीवार की मोटाई (मिमी) | 1.5-5 | 2-5 | 2.5-5 | 2.5-5 | 2.5-6 | 2.5-6 |
|
वज़न |
16 | 20 | 47.5 | 97 | 137 | 186 |
|
(रेड) झुकने वाला कोण |
π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | ≤90° |
|
(मिमी) पाइप का व्यास |
Φ10 Φ13 Φ16 Φ19 Φ22 Φ25 |
Φ13 Φ16 Φ19 Φ22 Φ28 Φ34 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 F108 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 Φ108 Φ114 |
कॉन्फ़िगरेशन: यह गैल्वनाइज्ड पानी के पाइप, मोटे स्टील पाइप, कंडक्टर पाइप और गैस पाइप को मोड़ने और बनाने के लिए उपयुक्त है।
विशेषताएँ:
1 मैनुअल हाइड्रोलिक पाइप बेंडर आम पानी के पाइप, तार पाइप, मोटी दीवार वाली नाली ट्यूब, 90º के कोण पर झुकने के लिए उपयुक्त है।
2 1/2"-2" को एक बार में 90º आकार दिया जा सकता है, 2 1/2"-4" के लिए पाइप को मांग की गई रेडियन तक पांच बार घुमाना और मोड़ना होगा।
समारोह
1. इसे बिजली उत्पादन कारखाने, पावर ट्रांसमिशन स्टेशन और कॉपर बस बार और एल्यूमीनियम बस बार में उपयोग किए जाने वाले 125 मिमी में बस बार को मोड़ने के लिए डिज़ाइन किया गया है।
2. 2 इंच एल क्षैतिज और सीधा झुकना उपलब्ध है। यह वास्तव में दो कार्यों में एक मशीन है।
3. 35 टन आउटलेट बल वाला हाइड्रोलिक सिलेंडर। यह त्वरित गति और उच्च दक्षता में बहुत शक्तिशाली है।
4. वर्कपीस को आसानी से लेने के लिए इसे फ्लिप शैली में बनाया गया है।
5. यूनिट बॉडी उच्च कठोर मिश्र धातु इस्पात से बनी है। परिणामस्वरूप, आसानी से ले जाने के लिए इसका वजन हल्का है। बस बार को आसानी से मोड़ना
6. आसान लोड और अनलोड के लिए औइक कपलिंग।
7. मानक और असेंबलिंग; क्षैतिज झुकने वाली डाई: एक चलने योग्य डाई, दो इरेक्टिव पोल, एक एडाप्टर, इरेक्टिव झुकने वाली डाई, एक डाई फ्रेम, दो बड़े ग्रिप प्लैंक, दो छोटे ग्रिप प्लैंक, सात क्रिसेंट डाइ प्लेट, इरेक्टिव बेंडिंग के लिए दो सपोर्ट।
