नाम: |
केबल जाल जुर्राब पकड़ |
सुविधाजनक होना: |
ओपीजीडब्ल्यू, एडीएसएस |
भार: |
15k |
नमूना: |
एसएलई |
लंबाई: |
1.4मी |
आवेदन करना: |
ओपीजीडब्ल्यू साइट |

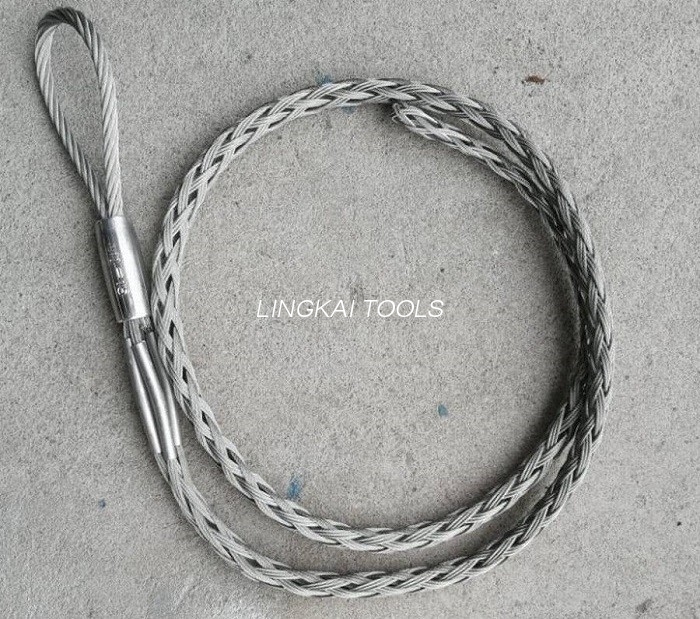

ऑप्टिकल फाइबर केबल मेश सॉकेट, OPGEW केबल पुलिंग ग्रिपर केबल मेश सॉक
केबल मेश सॉक ग्रिप तकनीकी डेटा
ऑप्टिकल फाइबर केबल मेश सॉकेट, OPGEW केबल पुलिंग ग्रिपर केबल मेश सॉक
टेलीकॉम केबल के लिए ओपीजीडब्ल्यू साइट ऑप्टिकल फाइबर केबल टूल्स कंस्ट्रक्शन मेश
| आइटम नंबर | नमूना | लागू ग्राउंड वायर व्यास (मिमी) | लोड(kN) | |
| 17141 | 17141s | एसएलई(एस)-1 | 7-11 | 10 |
| 17142 | 17142से | एसएलई(एस)-1.5 | 11-15 | 15 |
| 17143 | 17143 | एसएलई(एस)-2 | 15-18 | 20 |
| 17144 | 17144s | एसएलई(एस)-2.5 | 18-22 | 25 |
| लागू केबल मिमी |
चूहों से भरा हुआ (केएन) |
लंबाई (एम) |
| φ10टेक्नेटियम?5 | 10 | 2 |
(: ADSS .OPGW निर्माण के लिए उपयोग करता है)
| आइटम नंबर | नमूना | उपयुक्त केबल का व्यास (मिमी) | रेटेड लोड (केएन) |
| 21361 | एसएलडब्ल्यू16 | Φ12~16 | 8 |
| 21362 | SLW20 | Φ16~20 | 10 |
| 21363 | एसएलडब्ल्यू25 | Φ20~25 | 12 |
| 21364 | SLW37 | Φ25~37 | 18 |
| 21365 | SLW50 | Φ37~50 | 28 |
| 21366 | SLW60 | Φ50~60 | 15 |
| 21367 | SLW80 | Φ60~80 | 20 |
| 21368 | एसएलडब्ल्यू100 | Φ80~100 | 25 |
| 21369 | SLW120 | Φ100~120 | 30 |
| 21370 | SLW150 | Φ120~150 | 30 |
ओपीजीडब्ल्यू कंस्ट्रक्शन मेकश केबल सॉक ग्रिप्स एप्लीकेशन
इस मेश केबल ग्रिपर का उपयोग APGW और ADSS के निर्माण के लिए किया जाता है, ADSS का अर्थ है ऑल-डाइलेक्ट्रिक सेल्फ-सपोटिंग ऑप्टिकल फाइबर केबल, OPGW ऑप्टिकल पावर ग्राउंड वायर को संदर्भित करता है।
ऑपरेशन विधि:
ओपीजीडब्ल्यू कंस्ट्रक्शन मेश केबल सॉक ग्रिप्स सिंगल थिम्बल केबल मेश सॉक ग्रिप
1. लेस लगाने की शुरुआत केबल ग्रिप के आंख के सिरे या एंकरिंग सिरे से करें।
2. स्प्लिट के पहले दो फंदों में से फीते को पिरोएं और खींचें।
3. इस स्तर पर फीते को बहुत अधिक कस कर न खींचें, आसन्न लूप के बीच लगभग चौड़ाई के बराबर जगह छोड़ दें।
4. जैसे ही आप लंबाई जारी रखते हैं, पकड़ के खुले हिस्से को आवश्यकतानुसार चौड़ा खींचें।
5. एक समान और जालीदार लेस-अप प्राप्त करने का प्रयास करें क्योंकि यह खींचते समय पकड़ की मजबूती में सहायता करता है।
6. अंत में फीते के सिरे को पकड़ के सिरे पर एक या दो बार गोल करके बांधें, सिरे को एक साथ सुरक्षित रूप से घुमाएं, अतिरिक्त फीते को काटा जा सकता है।
बाहरी केबल के लिए तार रस्सी केबल पकड़;
1, टेलीकॉम केबल
2, फाइबर केबल
3, समाक्षीय केबल
4, फीडर केबल
5, हाइब्रिड केबल
6, नालीदार केबल
7, चिकनी केबल
8, ब्रैड केबल
