कंडक्टरों के लिए क्लैंप: |
एल्यूमीनियम मिश्र धातु पेंच चिमटा |
रॉड की लंबाई: |
अधिकतम 6 मीटर |
अनुभाग क्षेत्र: |
केबल अधिकतम 120 वर्गमि.मी |
इंसुलेटेड रॉड: |
फाइबर ग्लास स्टिक |
ग्राउंडिंग क्लैंप: |
इंसुलेटेड हैंडल के साथ एल्यूमिनियम क्लैंप |
वोल्टेज: |
अधिकतम 500KV, अनुकूलित किया जा सकता है |

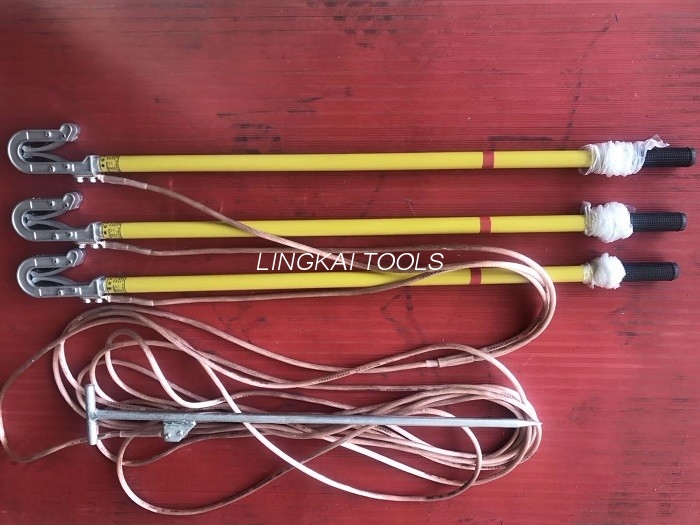

ग्राउंडिंग डिवाइस को डेड ट्रांसमिशन लाइन पर काम करते समय अस्थायी ग्राउंडिंग के लिए डिज़ाइन किया गया है, ताकि कर्मचारी को इंडक्शन इलेक्ट्रिक शॉक से बचाया जा सके।
यह ट्रांसमिशन लाइनों, बिजली संयंत्रों और सबस्टेशन उपकरण, बिजली आउटेज रखरखाव के लिए शॉर्ट सर्किट ग्राउंडिंग के लिए उपयुक्त है।
विशेषता
1. एल्यूमीनियम मिश्र धातु कास्टिंग, उच्च शक्ति, अच्छी चालकता के साथ वायर क्लैंपर।
2. पोर्टेबल शॉर्ट-सर्किट ग्राउंडिंग तार को निर्यातित लकड़ी के बक्से के साथ कैनवास बैग में पैक किया जाता है, जिसे ले जाना और परिवहन करना आसान है
| वोल्टेज वर्ग | मुलायम तांबे के तार को पीस लें |
ग्राउंड ऑपरेशन रॉड की लंबाई (मिमी) |
|||
| (मिमी2) | (एम) | ||||
| इंसुलेटिंग | हाथ में | कुल लंबाई | |||
| 10 के.वी | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 35 के.वी | 25 | 1.5*3+18 | 900 | 600 | 1500 |
| 68 के.वी | 25 | 1.5*3+20 | 1000 | 600 | 1600 |
| 110 के.वी | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220KV | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330 के.वी | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
| 220-500KV ओवरहेड ग्राउंड वायर | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| उच्च दबाव परीक्षण उपकरण | 35,50 | 5*3~10*3 | 700 | 300 | 1000 |
प्रति मीटर तांबे के तार का रेटेड मूल्य:
| अनुभागीय क्षेत्र (मिमी) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| तार व्यास (मिमी) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| म्यान व्यास (MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| प्रतिरोध मान(ए) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| सुरक्षा वर्तमान | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
