चूहों से भरा हुआ: |
10kn 20k |
सामग्री: |
एमसी नायलॉन/इस्पात/एल्यूमीनियम मिश्र धातु |
व्यास: |
120* 200 मिमी अधिकतम या अनुकूलित |
आवेदन पत्र: |
भूमिगत केबल स्थापना स्थल |
वारंटी: |
1 वर्ष |
नाम: |
केबल रोलर्स |
केबल रोलर्स केबल सिस्टम में उपयोग किए जाने वाले आवश्यक उपकरण हैं जिनके विभिन्न कार्य होते हैं। उन्हें केबल पुली या केबल सपोर्ट रोलर्स भी कहा जाता है, जो उनके सामान्य उद्देश्य का वर्णन करते हैं।
केबल सिस्टम के भीतर तनाव बनाए रखने में केबल पुली की महत्वपूर्ण भूमिका होती है। वे केबल तनाव को कम कर सकते हैं, खासकर उन क्षेत्रों में जहां केबल मार्ग में मोड़ या मोड़ हैं। पर्याप्त समर्थन प्रदान करके, वे केबलों पर तनाव को कम करने में मदद करते हैं और अत्यधिक तनाव के कारण उन्हें क्षतिग्रस्त होने से बचाते हैं।
केबल पुली की सतह आमतौर पर चिकनी होती है और केबल और पुली के बीच घर्षण को कम करने के लिए डिज़ाइन की जाती है। यह केबल को घिसने से बचाता है और केबल का जीवनकाल बढ़ाता है। पर्याप्त केबल पुली समर्थन प्रदान करके और केबल की गति को कम करके सतह के घिसाव को रोकने का काम करती है।
केबल पुली संपूर्ण केबल प्रणाली की स्थिरता और विश्वसनीयता में महत्वपूर्ण भूमिका निभाती है। वे केबल को एक विशिष्ट दिशा में रखने और केबल सिस्टम की समग्र संरचना और लेआउट को बनाए रखने में मदद करते हैं। यह सुनिश्चित करता है कि केबल सही ढंग से रूट किए गए हैं और अनुचित केबल रूटिंग से संबंधित दुर्घटनाओं का कोई भी जोखिम कम हो जाता है।
केबल पुली आम तौर पर टिकाऊ सामग्रियों से बने होते हैं और इनडोर, आउटडोर, उच्च तापमान, कम तापमान और अन्य स्थितियों सहित विभिन्न वातावरणों में काम कर सकते हैं। यह उन्हें विभिन्न एप्लिकेशन परिदृश्यों के लिए विश्वसनीय रूप से अनुकूलित करने की अनुमति देता है। इसलिए, वे लगभग किसी भी पर्यावरणीय स्थिति के अनुकूल हो सकते हैं और लगभग सभी सेटिंग्स में प्रभावी ढंग से चल सकते हैं।

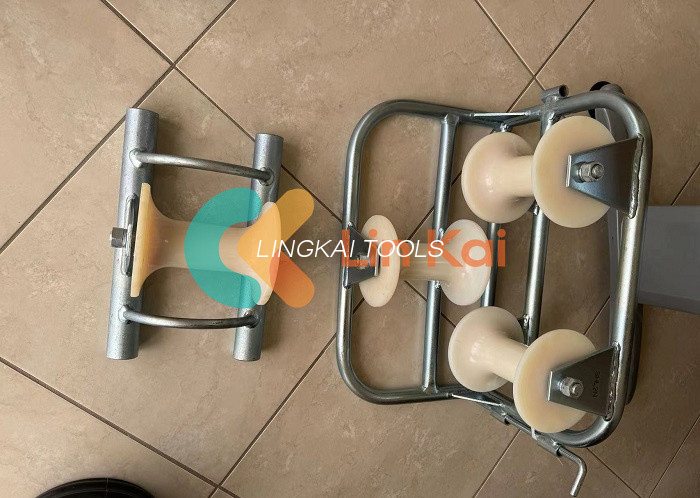

200 मिमी से कम व्यास वाले केबलों के लिए, केबल ग्राउंड रोलर एक आदर्श समाधान है। यह नायलॉन और एल्युमीनियम दोनों शीव्स से सुसज्जित है।
बड़े व्यास वाले केबलों को पार करने की सुविधा के लिए, ट्रिपल शीव केबल रोलर का उपयोग किया जा सकता है। ये रोलर्स आपकी आवश्यकताओं के अनुसार मनमाना मोड़ कोण बनाने में सक्षम होने का लचीलापन प्रदान करते हैं।
केबल प्रवेश सुरक्षा रोलर्स को विस्तार के दौरान केबलों की सुरक्षा के लिए डिज़ाइन किया गया है। इन रोलर्स को ट्यूब के प्रवेश द्वारों में मनमाने कोणों पर रखा जा सकता है और इसमें एक नायलॉन शीव के साथ लॉक करने योग्य, जस्ता-लेपित स्टील की सतह होती है।
डी श्रृंखला केबल प्रवेश सुरक्षा रोलर एक एकल नायलॉन शीव की विशेषता वाली एक उन्नत लंबाई वाली निश्चित तंत्र से सुसज्जित है।
केबल पिथेड रोलर को पिथेड पर केबलों और खींचने वाली रस्सियों की सुरक्षा के लिए डिज़ाइन किया गया है।
भूमिगत केबल बिछाने के लिए सीधी रेखा केबल रोलर| मद संख्या। | नमूना | कार्य भार (केएन) | केबल का व्यास (मिमी) |
केबल रोलर का निर्माण | वजन (किलो) |
| 21171 | एसएचएल1 | 10 | Φ150 | कास्टिंग एल्यूमिनियम फ्रेम एल्यूमिनियम रोलर | 5.4 |
| 21172 | एसएचएल1N | 10 | Φ150 | एल्यूमिनियम फ्रेम नायलॉन रोलर कास्टिंग | 3.6 |
| 21181 | एसएचएल1B | 10 | Φ160 | स्टील प्लेट बेस एल्यूमिनियम रोलर | 5.5 |
| 21182 | एसएचएल1BN | 10 | Φ150 | स्टील प्लेट बेस नायलॉन रोलर | 3.7 |
| 21183 | एसएचएल2BN | 10 | Φ160 | 5.5 | |
| 21184 | एसएचएल3BN | 10 | Φ200 | 8.0 | |
| 21191 | एसएचएल1G | 10 | Φ150 | स्टील टयूबिंग फ़्रेम एल्यूमिनियम रोलर | 5.1 |
| 21192 | एसएचएल1GN | 10 | Φ150 | स्टील टयूबिंग फ़्रेम नायलॉन रोलर | 3.3 |
| 21193 | एसएचएल2GN | 10 | Φ160 | 5.7 | |
| 21194 | एसएचएल3GN | 10 | Φ200 | 8.0 | |
| 21201 | एसएचएलजी1 | 10 | Φ150 | स्टील टयूबिंग लंबे पैर एल्यूमीनियम रोलर | 9.4 |
| 21202 | एसएचएलजी1N | 10 | Φ150 | स्टील टयूबिंग लंबे पैर नायलॉन रोलर | 7.8 |
नोट: रोलर का उपयोग Ø200 मिमी व्यास तक के विभिन्न भूमिगत बिजली केबल की स्थापना के लिए किया जाता है, कृपया अपने केबल आकार के अनुसार उपयुक्त रोलर चुनें।
सभी शीव बियरिंग पर लगे हुए हैं। फ़्रेम गैल्वनाइज्ड स्टील से बना है।
केबल कॉर्नर रोलर्स
| मद संख्या। | नमूना | कार्य भार (केएन) | केबलों का आकार (मिमी) | वजन (किलो) |
| 21211 | एसएचएल | 8 | ≤ Ø80 | 5.5 |
| 21221 | एसएचएल2 | 10 | ≤ Ø150 | 12 |
| 21222 | एसएचएल2N | 10 | ≤ Ø150 | 10 |
| 21223 | एसएचएल3 | 10 | ≤ Ø150 | 11 |
| 21224 | एसएचएल3N | 10 | ≤ Ø150 | 9 |
अनुप्रयोग: केबल कॉर्नर रोलर्स का उपयोग खाई के कोने पर पावर केबल स्थापित करने के लिए किया जाता है।
शीव्स एल्यूमीनियम या एमसी नायलॉन से बने होते हैं, सभी शीव्स बीयरिंग पर लगे होते हैं।
रोलर्स का फ्रेम गैल्वेनाइज्ड स्टील से बना है, इसे कोने के चारों ओर केबलों का मार्गदर्शन करने के लिए एक उपयुक्त मोड़ बनाने के लिए स्टेक पिन के साथ जोड़ा जा सकता है।
मार्गदर्शक और सहायक केबल:
केबल प्रणालियों में, शिथिलता या मोड़ को रोकने के लिए केबलों का मार्गदर्शन और समर्थन करना आवश्यक है। इस उद्देश्य को प्राप्त करने के लिए आमतौर पर केबल पुली का उपयोग किया जाता है। ये पुली आमतौर पर केबल लाइनों के मोड़ पर स्थापित की जाती हैं।
केबल पुली का प्राथमिक कार्य यह सुनिश्चित करना है कि केबल डिज़ाइन किए गए पथ के साथ आगे बढ़ें। यह विशेष रूप से महत्वपूर्ण है क्योंकि केबल सिस्टम में कई बिंदुओं से होकर गुजरती हैं, और बाहरी कारक जैसे केबल का वजन और पर्यावरण उनकी गति को महत्वपूर्ण रूप से प्रभावित कर सकते हैं। केबल पुली स्थापित करके, केबलों को इष्टतम ढंग से निर्देशित और समर्थित किया जा सकता है।
हमारे विद्युत केबल खींचने वाले उपकरण केबल स्थापना को सरल बनाने और श्रम लागत को कम करने के लिए डिज़ाइन किए गए हैं। हम विभिन्न प्रकार के उपकरण प्रदान करते हैं, जिनमें केबल खींचने वाले, केबल रोलर्स, नाली बेंडर और केबल स्नेहक शामिल हैं। हमारे उत्पाद उच्च गुणवत्ता वाली सामग्रियों से बने हैं और सबसे कठिन परिस्थितियों का सामना करने के लिए बनाए गए हैं।
यह सुनिश्चित करने के लिए कि आपका केबल इंस्टॉलेशन प्रोजेक्ट सफल हो, हम तकनीकी सहायता और सेवाएँ भी प्रदान करते हैं। हमारे विशेषज्ञों की टीम उत्पाद चयन, स्थापना मार्गदर्शन और समस्या निवारण में सहायता कर सकती है। हम आपको और आपकी टीम को हमारे उत्पादों से अधिकतम लाभ प्राप्त करने में मदद करने के लिए प्रशिक्षण कार्यक्रम पेश करते हैं।
इसके अलावा, हम आपके उपकरणों को सर्वोत्तम स्थिति में रखने के लिए रखरखाव और मरम्मत सेवाएं भी प्रदान करते हैं। हमारे सेवा तकनीशियनों को आपके उपकरणों के साथ किसी भी समस्या का निदान और मरम्मत करने के लिए प्रशिक्षित किया जाता है, और हम इष्टतम प्रदर्शन सुनिश्चित करने के लिए केवल वास्तविक भागों का उपयोग करते हैं।
इलेक्ट्रिकल केबल पुलिंग टूल्स में, हम अपने ग्राहकों को उच्चतम स्तर की सहायता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं। हमारे उत्पादों और सेवाओं के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें।
