रेटेड वोल्टेज: |
35 के.वी |
सामग्री: |
तांबे का तार |
आवेदन करना: |
ट्रांसमिशन लाइन |
लाइसेंस: |
सीई आईएसओ |
तांबे का तार: |
35MM2 |
प्रकार: |
संचरण, उपादान |

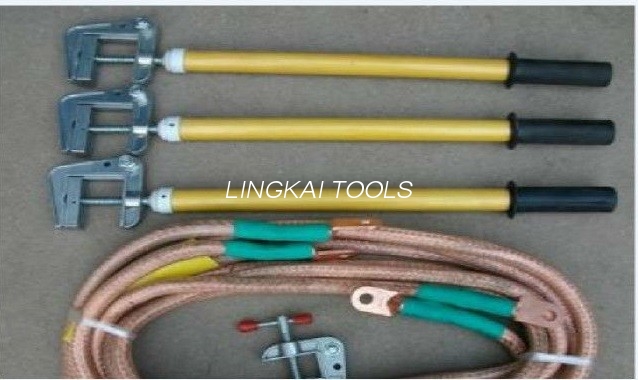

JDX 35KV वोल्टेज इलेक्ट्रिक सुरक्षा उपकरण ग्राउंडिंग रॉड अर्थ क्लैंप के साथ
JDX 35KV वोल्टेज इलेक्ट्रिक सुरक्षा उपकरण ग्राउंडिंग रॉड अर्थ क्लैंप के साथ
वितरण लाइनें और प्रणालियाँ
बी ट्रांसमिशन लाइनें और सिस्टम
सी सबस्टेशन बस
डी भूमिगत प्रणाली
एफ औद्योगिक सर्किट और सिस्टम
4. फ़ीचर: अस्थायी और पोर्टेबल।
उत्पाद:
|
वोल्टेज वर्ग |
ज़मीन मुलायम तांबे का तार |
(एमएम) ग्राउंड ऑपरेशन रॉड की लंबाई |
|||
| (एमएम) | (एम) |
इंसुलेटिंग |
हाथ में |
कुल लंबाई |
|
| 10 के.वी | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 35 के.वी | 25 | 1.5*3+18 | 900 | 600 | 1500 |
| 68 के.वी | 25 | 1.5*3+20 | 1000 | 600 | 1600 |
| 110 के.वी | 25,35 |
9*3 2*3+2 |
1300 | 700 | 2000 |
| 220KV | 25,35 |
9*3 3*3+25 |
2100 | 900 | 3000 |
| 330 के.वी | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
|
220-500KV ओवरहेड ग्राउंड वायर |
25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
|
उच्च दबाव परीक्षण उपकरण |
35,50 | 5*3~10*3 | 700 | 300 | 1000 |
प्रति मीटर तांबे के तार का रेटेड मूल्य:
|
मिमी अनुभागीय क्षेत्र |
10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|
मिमी तार का व्यास |
4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
|
मिमी म्यान व्यास |
7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
|
एमΩ प्रतिरोध मान |
1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
|
A सुरक्षा वर्तमान |
90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
विन्यास:
प्रयुक्त: यह ट्रांसमिशन लाइनों, बिजली संयंत्रों और सबस्टेशन उपकरणों के लिए उपयुक्त है
बिजली कटौती रखरखाव के लिए सर्किट ग्राउंडिंग।
विशेषताएं: एल्यूमिनियम मिश्र धातु कास्टिंग, उच्च शक्ति, अच्छी चालकता के साथ तार क्लैंपर
1. उत्पाद के लक्षण: हुक हल्के एल्यूमीनियम मिश्र धातु संपीड़न कास्टिंग को अपनाता है, पोल प्रकाश एपॉक्सी निर्माण, ऊंचाई शक्ति, विद्युत संचालन की उत्कृष्ट क्षमता का उपयोग करता है। बेलिंग तार में इलेक्ट्रोलिसिस तांबे के तार का उपयोग होता है। सुरक्षात्मक आवरण के लिए तापमान का दायरा: ±40°C
2. उत्पाद विशिष्टता:
(1)फ़ेज़ लीड, अर्थ लेड, अर्थ बार और अर्थ एंड क्लैंप द्वारा संयुक्त।
(2) अर्थिंग तार का क्रॉस एरिया: 16 मिमी 2, 25 मिमी 2, 35 मिमी 2, 50 मिमी 2, 70 मिमी 2, आदि।
इसे आपके अनुरोध के रूप में भी तैयार किया जा सकता है।
